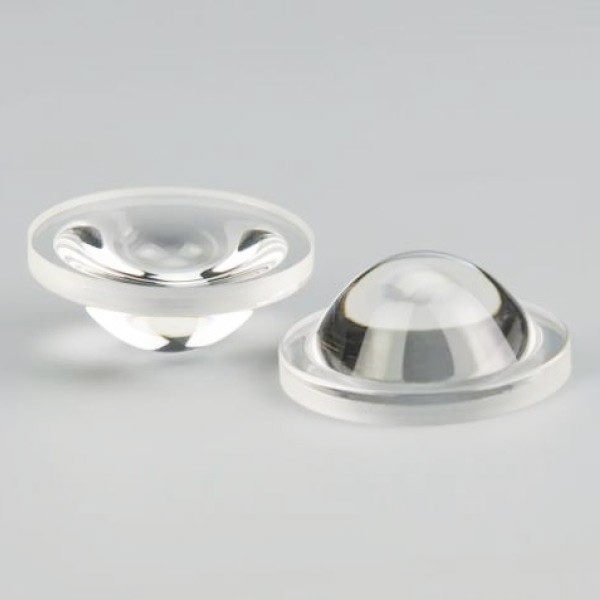

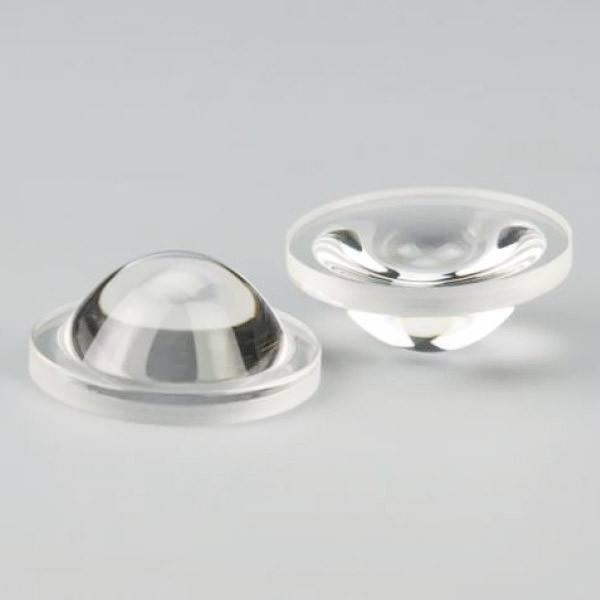

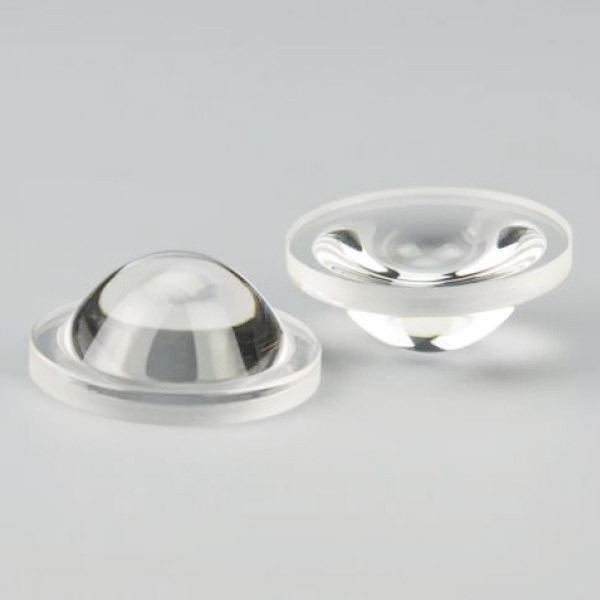

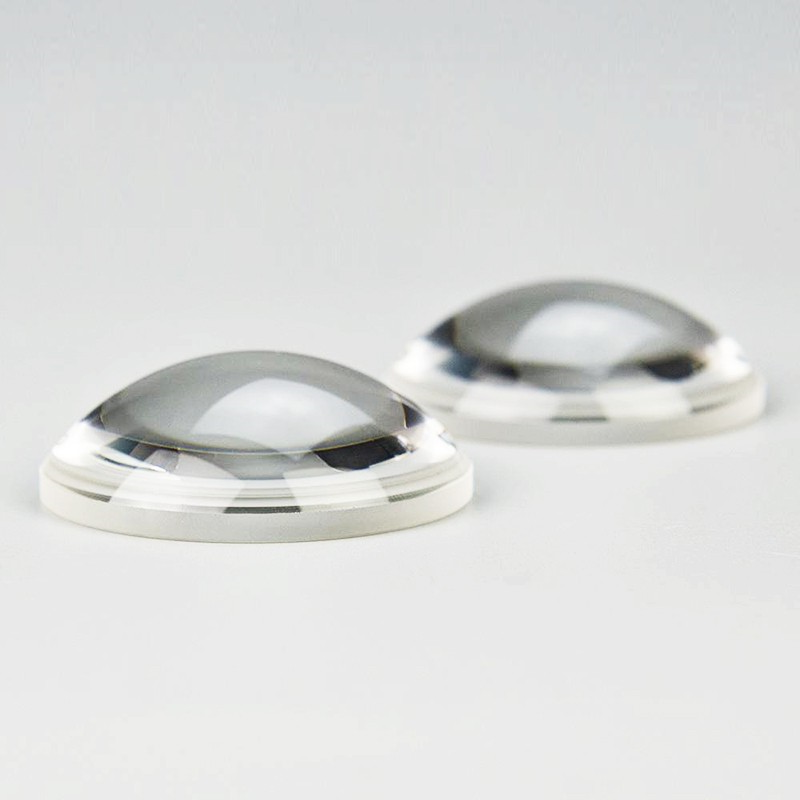

非球面透镜

⾮球⾯透镜是⼀种相当的设计的透镜，其表⾯曲率有所具有简洁明了的球⾯。这款透镜能够更准确度地整合对光，增多像差，完善影像的质量水平。在众多更比较复杂的光电器件元件机体统中，使⽤⾮球⾯透镜能够增多透镜的数量，实现了主设备的轻便化并且始终保持甚⾄完善图相的质量水平。然⽽，⾮球⾯透镜的研制的过程对于更比较复杂，利润较⾼。某种程度就，⾮球⾯透镜是升级优化光电器件元件机体统功效的重要的⼯具。
  • 型 号： 定制
  • 规 格： 定制
  • 材 料： 定制
关机
产品咨询
客服热线：0755-89936779

⾮球⾯透镜是⼀种特别设计的透镜，其表⾯曲率不同于简单的球⾯。这种透镜可以更精确地聚焦光线，减少像差，提升成像质量。在许多复杂的光学系统中，使⽤⾮球⾯透镜可以减少透镜数量，实现设备的轻便化同时保持甚⾄提升图像质量。然⽽，⾮球⾯透镜的制造过程相对复杂，成本较⾼。总的来说，⾮球⾯透镜是优化光学系统性能的重要⼯具。

相关链接：光模块非球面透镜


⾮球⾯校核像差规范

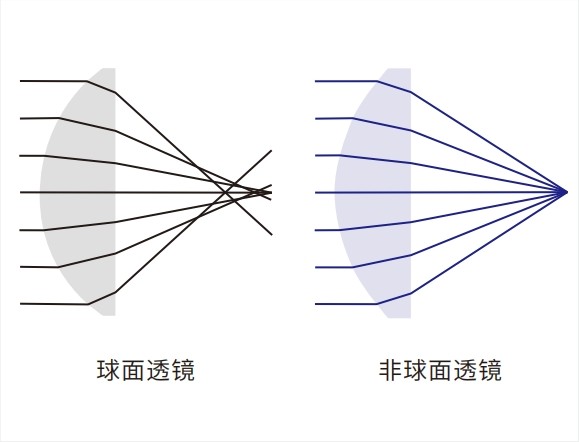

⾮球⾯修正像差参考

⾮球⾯经典案例

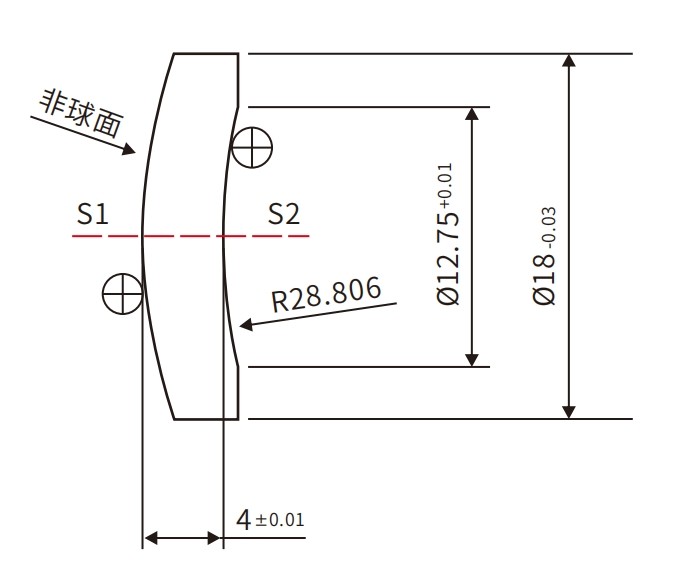

⾮球⾯透镜案例

產品性能指标

⾮球⾯系数
R30.332
K0
A-9.383E-6
B-7.882E-8
C4.250E-10
D-6.048E-12


⽮⾼表
hZ
2.50.1028154
50.4079497
7.50.8089899


高技术规范


1.S1&S2⾯磨光，其他的书⾯细磨砂。2.S1&S2⾯镀增透膜：单⾯ R<1.5%@8000nm~12000nm，S1⾯环境光⼊射⻆0~25°， S2⾯环境光⼊射⻆0~15°，镀膜等等后镜⽚T≥97%，任何按GJB 2485-95检查验收。3.S1⾯:RMS≤0.05λ(λ=632.8nm)
性子: 非球面透镜
