高功率激光系统光学镜片镀膜解析
2025-09-05
派大星
(图源网络，侵删)
一、光学镜片基材：关键性能参数的量化选择
电镀的能力与基本材料本质特征密难以分。基本材料不决心了电镀的起点中文网，其供热公司学、光电和机械化能力还有一整块零件是否能抗住高工作效率负债的前提。通过基本材料须要对接下来核心区参数值通过明确因素：光学薄膜概念：突显出岁月率与溶解指数公式是来设计膜系和监测热电动机扭矩的起运量。某些很小的溶解（如10⁻³ cm⁻¹）在高工作电压下一般会导致显著性的热效果。供热学材质：热导率决心了cpu散热极限速度，热热胀指数公式(CTE) 则反应热弯曲应力面积大小，其与膜层的CTE失配是引致已过期的主因。机诫材质：光洁度和黏性模量影响到加工厂難度和环保耐久力性。
（石英玻璃）
| 材料 | 折射率 @1064nm | 热膨胀系数 (×10⁻⁷/K) | 热导率 (W/m·K) | 吸收系数 (cm⁻¹) | 典型应用与备注 |
| 熔融石英 | ~1.45 | 5.5 | 1.38 | < 5 × 10⁻⁴ | 黄金标准。用于从紫外到近红外的绝大多数高功率应用，热稳定性极佳。 |
| BK7 | ~1.51 | 71 | 1.11 | ~1 × 10⁻³ | 用于中低功率。热性能较差，热透镜效应明显。 |
| 合成熔石英 | ~1.45 | 5.5 | 1.38 | < 2 × 10⁻⁴ | 超高纯度，金属杂质含量极低（<1 ppm），LIDT比普通熔石英高20-30%。 |
| 硅 (Si) | ~3.55 | 26 | 149 | 不适用 | 主要用于3-5 μm中红外波段。高热导率是核心优势。 |
| 蓝宝石 (Al₂O₃) | ~1.76 | 58 | 27.5 | 极低 | 极高的硬度和良好的热导率，用于恶劣环境及紫外、可见光领域。 |

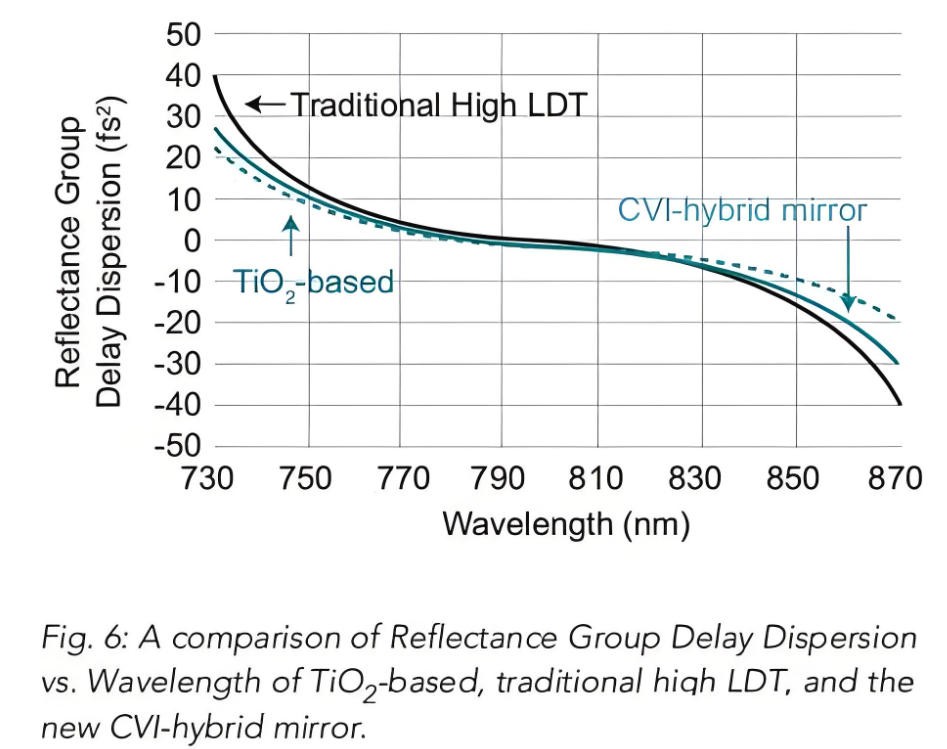

（激光损伤阈值）
二、 镀膜要求的量化指标
抗激光器受损阀值 (LIDT)：在测量规范标淮：遵守 ISO 21254 规范标淮。能力层次：平常手机束汽化镀晶：~5-15 J/cm² (纳秒脉冲激光, 1064nm)阴离子辅助工具形成沉积(IAD)镀一层薄薄的膜：~15-25 J/cm²亚铁离子束溅射(IBS)镀膜等等：> 30 J/cm²，顶尖级加工能达 50 J/cm² 超过。挑衅：这对飞秒脉冲机光机光，损害机理有差异 ，LIDT往往用功率孔隙率觉得，的标准达 数千 GW/cm² 至 TW/cm² 数率。 吸收率与散射消耗：溶解率 (Absorption)：施用激光器量热法量测。中高档IBS镀一层薄薄的膜要体溶解率消耗的资金 < 5 ppm (0.0005%)，表面层溶解率消耗的资金 < 1 ppm。散射 (Scatter)：施用集分散射仪精确测量。总集分散射 (TIS) 需 < 50 ppm。 光谱分析耐磨性要求：高反膜 (HR)：在中心点激发光谱处反射层率 R > 99.95%，高性价比需要 R > 99.99%。传输速率Δλ需足够方案值（如Nd:YAG脉冲激光器的1064nm ±15nm）。增透膜 (AR)：其他反射强度率 R < 0.1% (单双面)，顶尖级需求 R < 0.05%（“无敌增透膜”）。对待超快二氧化碳激光APP的网络下行带宽增透膜，需求在数千纳米级下行带宽内R < 0.5%。

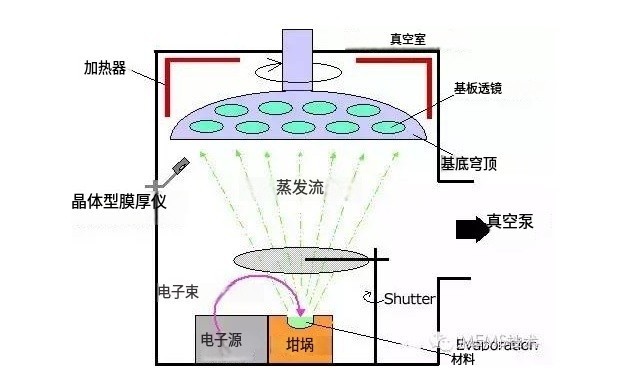

（电子束蒸发镀膜）

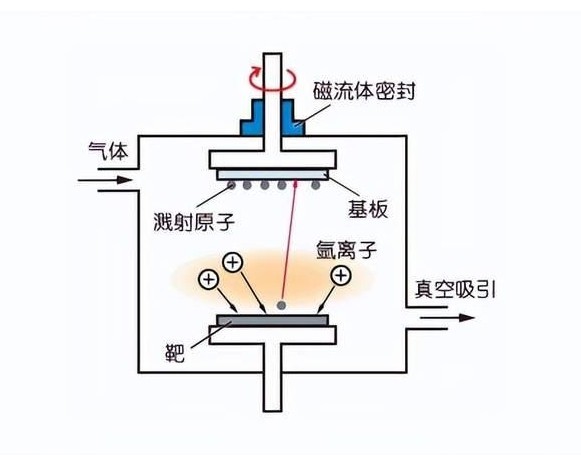

三、 镀膜工艺与核心参数对比
| 参数 | 电子束蒸发 (E-beam) | 离子辅助沉积 (IAD) | 离子束溅射 (IBS) |
| 沉积速率 | 快 (0.5 - 5 nm/s) | 中 (0.2 - 2 nm/s) | 慢 (0.01 - 0.1 nm/s) |
| 基底温度 | 高 (200 - 350 °C) | 中 (100 - 300 °C) | 低 (< 100 °C) |
| 膜层密度 | 较低 (多孔，~80-95%体密度) | 高 (>95%体密度) | 极高 (接近100%体密度) |
| 表面粗糙度 | 较高 (~1-2 nm RMS) | 低 (~0.5-1 nm RMS) | 极低 (< 0.3 nm RMS) |
| 应力控制 | 通常为张应力 | 可调节（压应力或张应力） | 通常为可控压应力 |
| 典型LIDT | 中低 | 中高 | 极高 |
四、 镀膜达标的量化检测
LIDT考试 (ISO 21254)：方式 ：选用1-on-1法，在待测光点内光照到多条点，每一点只光照到有一次。动态数据研究分析：进行平滑复出拟合等值线出断裂效率等值线，将0%断裂效率表示的能量场体积密度值判定为LIDT。亮斑图片尺寸：一般为200-1000 μm，需高精度测试以计算方法力量强度。 释放量测：激光机器行业量热法：简单估测备样消化激光机器行业热量后的温度升高。迟钝度可以达到0.1 ppm。外表明热透镜能力：灵敏性度较高，可识别体吸纳率和外表明吸纳率。
（分光光度计）
五、 面临挑战的量化表述
1.常见问题影响的电磁场线增进：节瘤常见问题是LIDT的最高特工。两个较高为100 nm的节瘤常见问题，可影响其周圍部分空间的激光束电磁场线抗弯抗弯强度增进为普通空间的2-3倍。基于破损域值与电磁场线抗弯抗弯强度的平方米反比关心，彼处LIDT将调至普通空间的1/4 到 1/9。2.散热片理对决的数量化：假设检验一款10 kW的陆续智能机械被一款散射镜散射，只不过其获取率仅为5 ppm，也会 50 mW 的电率被获取。若该热装载不更加均匀，将在光电电气元件内诞生工作温度梯度方向（ΔT）和合理的热变形（OPD，光程差）。OPD可计算为：OPD = (dn/dT + α(n-1)) * ΔT * t，进来dn/dT为热光比率，α为热增加比率，t为机的薄厚。此变形会情况严重劣化激光束重量（提升M²细胞）。3.超快激光脉宽光手术的非波形边际效应：飞秒激光脉宽光手术影响阈值法与激光脉宽高宽比的平方怎么算根正比（~√τ）。1个在10 ns激光脉宽下LIDT为40 J/cm²的膜层，在100 fs激光脉宽下，其LIDT按理来说上约为 0.4 J/cm²（但其实机能更更复杂，牵涉到多激光吸收的作用）。4.大产值pcb板的平均性控住：就的直径> 500 mm的基钢板，要以确保膜厚平均性在 ±0.1% 以下，对溅射源的布局合理、真空室腔内的压强和温场平均性提出了了纯粹挑战性。 高额定输出脉冲皮秒激光镀一层薄薄的膜等等已从一项音乐艺术演化为一项透彻的的数据地理学。每段项个百分数的反射性率升高、每段项个ppm的获取消耗的资金大大减少、每段项个J/cm²的LIDT翻过，都构建在对其物理上的上的生理机制的领会到表达、对生产工艺参数值指標的微米级掌握和性需求能指標的批量定性分析之端。前景，跟着脉冲皮秒激光器额定输出和正能量向艾瓦（EW）级跨入，对镀一层薄薄的膜等等技巧的符合要求将梯度下降法原料物理上的上的的绝级限，这必须 跨发展的转型升级来基本概念下第一代的技巧参数值指標标准。
