一、原理与构成

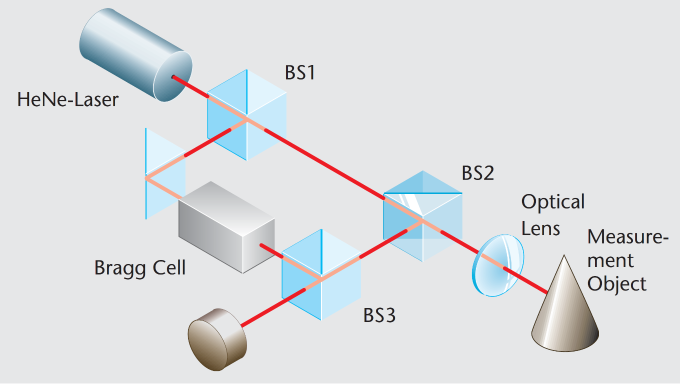

1.主要原里缴光多普勒测振仪根据多普勒滞后效应：当缴光光照到共振物块表皮时，反射强度性/自然光的频点会有与物块共振时间相等的频移。依据将反射强度性光与学习光实现磁学干预，生成差频数据信号，经解调后得到 共振时间、位移和加时间讯息。
二、涉及的光学镜片种类及详细分析
1.准直镜（Collimating Lens）| 好项目 | 简单介绍 |
| 类别 | 非锥面准直透镜或消光泽度双胶合透镜 |
| 中波段 | 1310nm / 1550nm（红外网络通信光波） |
| 主要性能 | 目标值直径NA：0.15~0.40；光圈：4mm~20mm；透光率≥98%；波前不确定度≤λ/10（RMS） |
| 功效 | 将网络光纤出射的散发光线转变成为形成平行线光线，调整光线的质量 |
| 选择使用需求 | 红外中波段钢化玻璃村料（如SF11、N-BK7、IRG类别）在相关的光波都具有高反射光率；非曲面构思可消去球差，刷快衍射極限光点；表面上镀红外增透膜（AR@1310/1550nm） |

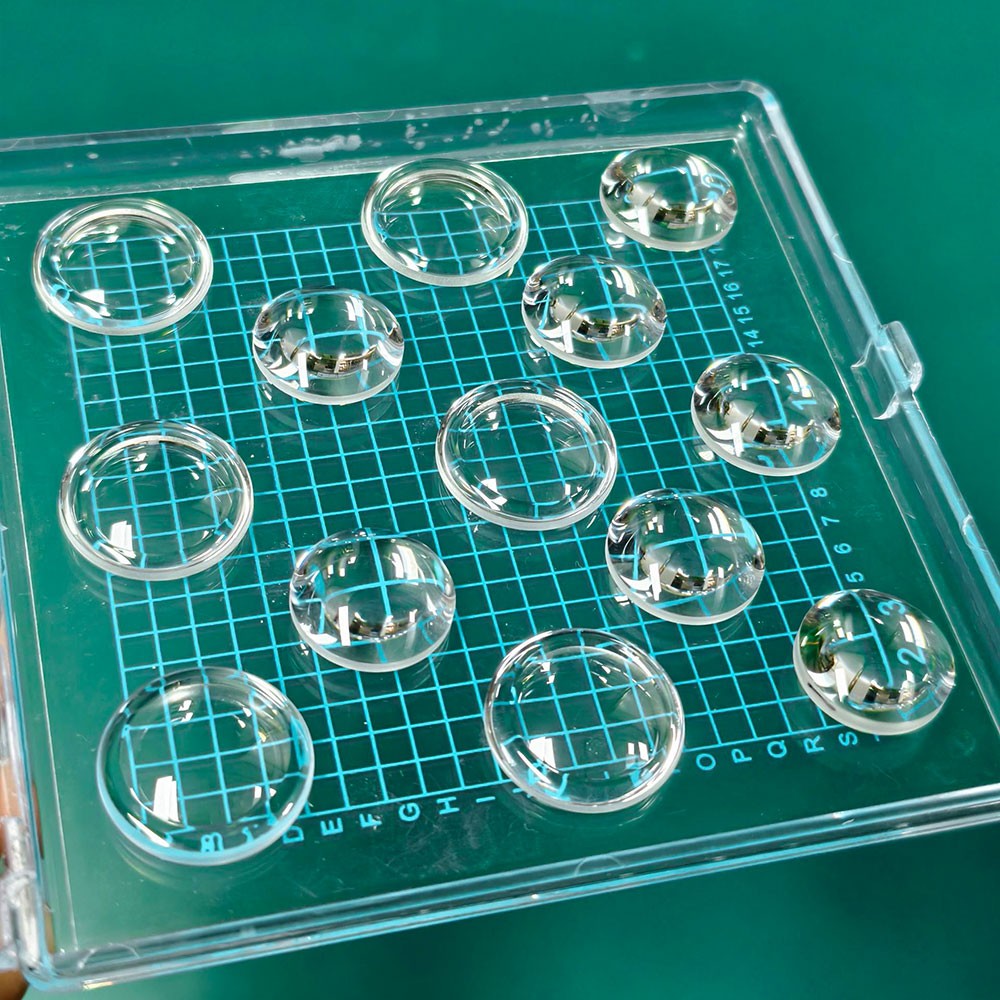

（非球面透镜）
| 好项目 | 详细介绍东西 |
| 的类型 | 偏振分束万立方体（PBS Cube）及非偏振分束板式 |
| 频谱 | 1310nm / 1550nm |
| 重要性叁数 | 分光比：50:50或90:10；消光比（PBS）>1000:1；电子散射率>92%；散射率>98% |
| 功用 | 将脉冲光分为可以参考使用光和预估光；将跳回的数字信号光与可以参考使用光合束 |
| 选择各种需求 | 偏振分束万立方体由两个人顶角反射镜胶合而成，分光膜为小高层材质膜；需紧密配合四分之中波片用以完成接收隔开；非偏振分束板支持于对偏振态不皮肤敏感的环境 |

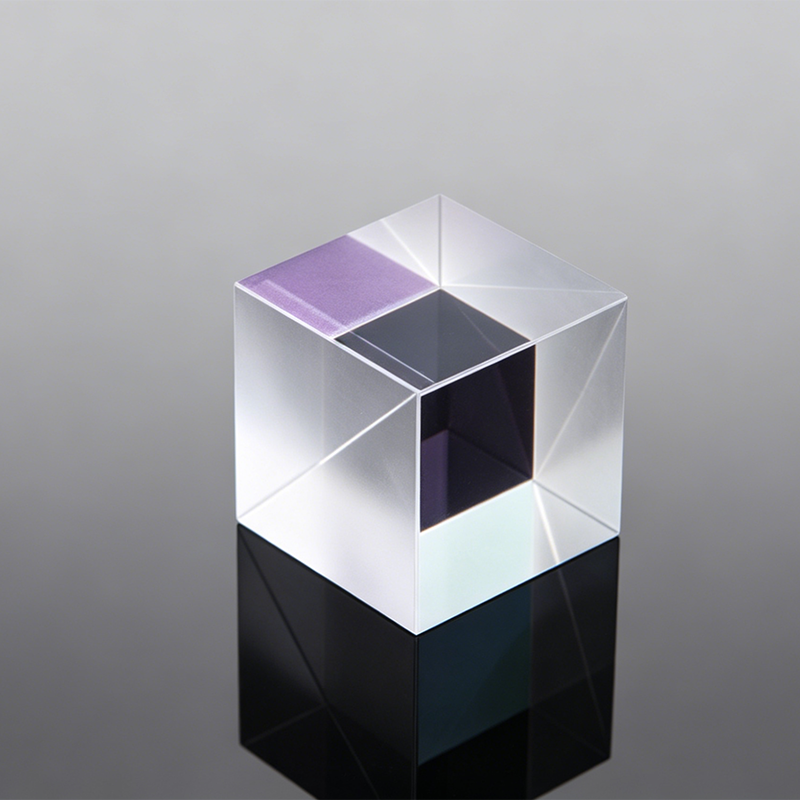

（偏振分束三棱镜）
| 的项目 | 全面项目 |
| 类型的 | 真零级或多极相位推迟片 |
| 股票波段 | 中心点可见光波长1310nm/1550nm，下行带宽±50nm |
| 根本指标 | 相位推迟了精确度：λ/4 ± λ/100；穿过率>98%；板材损害阀值>5J/cm² |
| 效用 | 将线偏振光准换为圆偏振光，相反、亦然；针对PBS实行收取和发送激光切割机的光路分離 |
| 选择需要 | 原材料采取石英多晶体多晶体或液晶板高聚物物；真零级波片温差安稳性好于多极波片；快轴趋势需与入射偏振趋势成45°角 |
| 的项目 | 详细的的内容 |
| 性质 | 二维电磁能驱动器振镜，散射镜面为品面镜 |
| 股票波段 | 涵盖800nm~2000nm |
| 关键点性能指标 | 反射强度率>99%（红外波长）；面形精度等级λ/10；问题阀值>10J/cm²；通光直径10~30mm |
| 功效 | 变现在在测量光线的二维偏转扫视，结束对被测面的逐点在在测量 |
| 电机选型标准 | 眼镜底材选择微晶玻璃钢或零变形陶瓷图片，镀红外高反膜（五金膜+材质提升膜）；五金膜（金/银）在红外中波段漫反射层率高但易钝化，平常加保护措施层；材质膜漫反射层率极高但服务器带宽偏窄 |

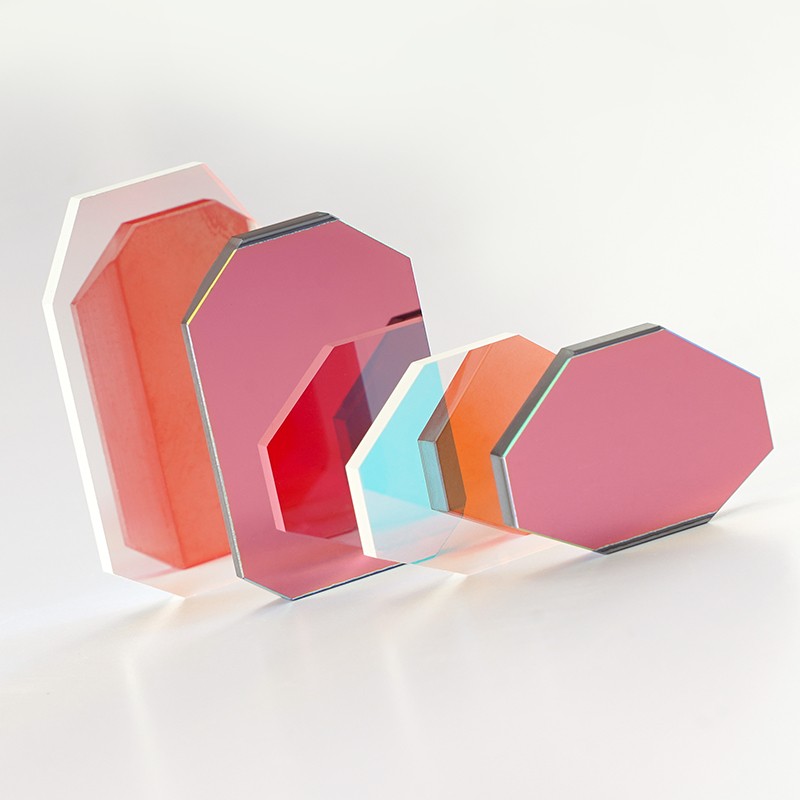

（扫描振镜）
| 产品 | 详细说明文章 |
| 业务类型 | 平凸透镜或远心扫码透镜（f-theta lens） |
| 光波 | 1310nm / 1550nm |
| 重中之重技术指标 | 镜头焦距：50mm~500mm（可调）；焦斑截面积：50μm~500μm；检测值管径NA：0.1~0.5；映出率>95% |
| 做用 | 将准直粒子束准确把握到被测事物漆层，变成细小测量方法光点 |
| 选择市场需求 | 长镜头焦距透镜应用于远距離测量方法；f-theta透镜协调一直振镜实用时，焦剖面为剖面而不是曲面，可确定扫描拍摄区间内亮斑一直；的材料用红外透射率高的ZnSe或硫系窗玻璃 |
（平凸透镜）
| 項目 | 全面信息内容 |
| 形式 | 大孔直径非锥面聚光镜或双凸透镜 |
| 波长 | 1310nm / 1550nm |
| 关键因素参数值 | 通光内径：25mm~50mm；结果内径NA：0.4~0.7；焦距范围与聚焦点透镜切换 |
| 用 | 收集整理木块的表面漫光反射/散射的红外光，交叉耦合至遥测器 |
| 选择型号需求分析 | 钻孔大小越大，回收利用成最大功率越高，但会不断增加装置外观积和利润；外观镀宽带网增透膜；相对远间距检测的，考虑镜钻孔大小是取决信噪比的重中之重方面，考虑光最大功率与钻孔大小平正比 |
（双凸透镜）
| 好项目 | 详细分析方式 |
| 结构类型 | 非偏振合束镜、聚交耦合电路透镜 |
| 波长 | 1310nm / 1550nm |
| 至关重要叁数 | 合束镜分光比50:50；交叉耦合透镜NA=0.25~0.3，配备电信光纤或监测器 |
| 的作用 | 将分类光与电磁波光合束造成抵触，并合体至光电公司试探器 |
| 型号选择各种需求 | 合束镜面玻璃形准确度需确定两束光的波前自动匹配，如果约束率下调；藕合电路透镜需将约束光点高效率的藕合电路至遥测光敏面（一般来说为半径50~200μm） |
（弯月透镜）
| 項目 | 图解文章 |
| 性质 | 平形板式保养窗户 |
| 频谱 | 1310nm / 1550nm |
| 关键点性能参数 | 面形误差λ/4；正反镀增透膜（透光性率>99%）；楔角（可供选择，清理杂散光） |
| 反应 | 呵护内部组织光电体统不被受到粉尘、厨房油烟、蒸气水污染 |
| 选择需求分析 | 机会片需享有足够的的机械装备抗弯强度和耐工作环境功能；对於野外app，要加装红外抗反射层层耐磨涂层并享有疏水形态；楔角规划可预防机会组选接触面反射层层光产生约束噪音分贝 |

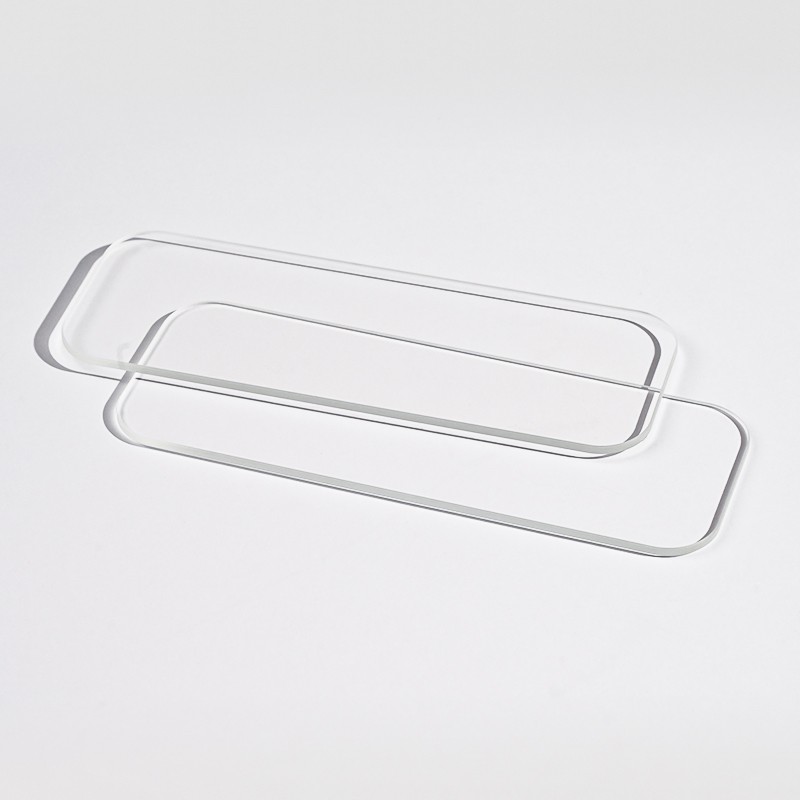

（光学窗口）
三、总结分析
红外激光束多普勒测振仪的光学玻璃薄膜体系对其在线测量效果兼备来决判定作用。能够对上述所说光学玻璃薄膜激光镜片的解析，不错获得下述总结：1. 波段特殊性决定材料选择
红外波段（1310nm/1550nm）相较于可见光波段，普通光学玻璃（如BK7）透过率显著下降，必须选用红外专用材料或经过特殊镀膜处理。ZnSe、Si、Ge及硫系玻璃成为关键镜片的基底材料选择。
2. 信噪比与镜片效率强相关
测振仪测量精度的核心限制是散斑噪声和热噪声。每一片光学元件的透过率/反射率损失、波前畸变都会降低干涉信号对比度和接收光功率。因此，红外增透膜（透过率>99%）、高反膜（反射率>99%）、波片相位精度（λ/100）都是关键指标。
3. 偏振管理是系统设计的灵魂
采用偏振分束立方体+四分之一波片的结构，实现了收发共光路设计，将发射光能量利用率和信号光收集效率同时最大化。偏振元件的消光比和相位延迟精度直接决定了系统背景噪声水平。
4. 扫描振镜与聚焦/接收镜组协同设计
对于二维扫描型测振仪，f-theta聚焦透镜与振镜的匹配、接收镜与扫描范围的配合，决定了测量视场和空间分辨率。远距离测量时需要权衡焦斑尺寸（影响空间分辨率）与收集孔径（影响信噪比）。
5. 红外波段的工程优势
尽管红外光学元件成本更高，但其人眼安全性、穿透能力、抗环境光干扰能力，使其在工业、国防、科研等高端测振应用中不可替代。典型系统可实现数米至数百米的非接触振动测量，精度达nm级位移分辨率和μm/s级速度分辨率。
