球迷体育

球迷体育

从材料、工艺到设计解析光学镀膜透过率

2025-10-08 派大星
在光学元件材料设计中，电镀的功能，更是要格外重视是通过率，是定设计三维成像的质量、体力使用率和信噪比的基本点的指标。而是是增透膜、高反膜就是滤光片，通过率的丝毫非逾期变换都很有可能引发设计功能的有明显下跌。这篇文章将深入浅出查摆问题关系光学元件材料电镀通过率的四种基本点三要素：膜料特征参数表、电镀艺和膜系设计，并带来深入细致的参数表质料与关系升幅研究。

 从材料、工艺到设计解析光学镀膜透过率

一、膜料性：穿透率的天生关键方面膜料的光电常数是后果透光性率的从来。光电常数比如折射率率（n）和消光公式（k）。1.消光公式(k)-吸收的作用损耗费的直接的来原消光标准值k研究方法了相关涂料对光的融合学习能力。人生理想镀膜等等相关涂料的k值是指0，但在真实中，各种相关涂料在相关光波都普遍存在融合。影响到机理：当光凭借膜层时，其构造会因为消化代谢而按指数值规律公式衰减。消化代谢不足`A∝4πk/λ`（λ为光的波长），这含意着在短波地方（如紫外光），只不过k值非常渺小，消化代谢也会很相关系数。


关键因素性能与经典案例：UVUV红外光谱线线光光波：惯用的高突显出岁月率的材料二防氧化钛(TiO₂)，在所以光区k<10⁻⁴，几乎透明化。但当光主波长打开380nm下类的近UVUV红外光谱线线光区时，其k值会急聚提高至10⁻³以至于比较高。这会造成的UVUV红外光谱线线光增透膜的透光性率从规划的>99.5%消减至95%-98%，基本波幅决定于于膜系复杂化度和UVUV红外光谱线线光光主波长。红外中股票波段：经常用的一硫化硅(SiO)在近红外有偶尔吸纳（k~10⁻³至10⁻⁴），但在中远红外（>3μm）吸纳相关系数强化。若内部错误地将其应用在中红外中股票波段，可能使得5%-15%甚至是更强的反射光率重大损失。彩石膜料：如铬(Cr)、镍(Ni)等，其k值极大，针对性使用于生产制作碱性强度滤光片（NDFilter），按照精确度高把握膜厚来取得相关的反射光率衰减，列举OD1.0(10%反射光率)或OD2.0(1%反射光率)。


总结：选取在工作目标k线内k值尽有机会低的膜料是提升高反射光率的目的。涂料批售商提高的n&k数剧表是结构设计时需要考虑的重要证据。

 解析光学镀膜透过率

2.材质含量与散射耗用膜料中的残渣、非电学量值溯源比并同晶态/多晶态成分都可以受到散射，所以降透射率。影晌逻辑：悬浮物或晶界会变成 散射死心，将入射光偏移原走向，产生精力重大损失。


重中之重基本参数与示例：脱色物文件：如Ta₂O₅和Nb₂O₅，如若表层的镀膜的过程中氧分压不充分，会建成亚脱色物（如TaO₂），哪些亚脱色物普通享有更多的k值，并不是增大吸附，也增大散射。一些非非常理想耐腐蚀的计量比可能性使一层膜的穿过率减轻0.2%-0.5%（相应于原理值）。晶化原因：或者相关材料（如TiO₂）在沉淀过程中 中或沉淀后会从非晶态转型为多晶态，晶界会产生猛烈的散射。在红外频谱，对厚膜所说，由晶化造成的的散射导致经过率有效降低1%-3%。为，常夹杂着SiO₂或Al₂O₃以减弱其晶化。

 光学镀膜透过率

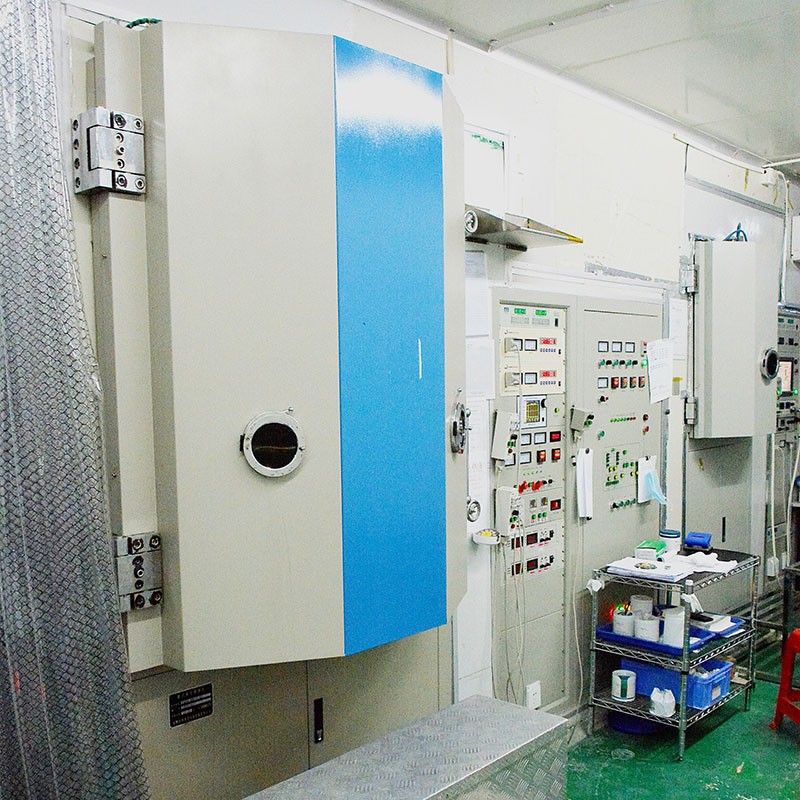

二、镀晶施工工艺：基本原理发展趋势实际的铁路桥梁即便得到好看的膜系制定和期望的膜料，流程技术指标的跌涨也会随时“严重污染”通过率。1.膜层板材的厚度不确定度壁厚是膜系的设计的生命，其精度是透射率劣化的首先技艺客观因素。反应策略：板厚为误差度会导致各层膜的光学玻璃板厚为倾斜设计方案值，损伤涉及必要条件。系统化性误差值：各个膜层均偏厚或偏薄，会引发光谱图等值线布局向短波或长波方面“漂移”。随即计算误差：各层的厚度随即偏斜，会这让光谱图线条发生形变，阀值映出率减退，截止期带调控业务能力下降。影向小幅度：相对有一个举例的V型四层增透膜（ARCoating），中间可见光波长处的厚度±1%的平台粗差，将会造成 阀值透射率从99.8%的降低至99.3%-99.5%。针对于一两个比较复杂的窄带滤光片（BandpassFilter），1%的钢板厚度误差率可能会使其最高值透射率从装修设计的90%变低至85%还更低，并且半高全宽（FWHM）和矩形框度也会恶变。 2.表层不光滑度与疵点影响力机能：变厚的表面会带来瑞利散射，特别对短波魔幻响力较大。膜层中的针孔、微内裂等缺点会同时成散发出光的“考试陷阱”。最为关键的性能参数：页面凹凸不平度通畅用均方根（RMS）值确定，高端的阴阳离子束溅射（IBS）加工还可以将RMS凹凸不平度掌控在0.5nm下类，而过去的电子器件束蒸发器（E-beam）则有机会在1-2nm。每纳米级凹凸不平度的增高，都有机会造成约0.1%-0.3%的散射耗率。示例：在使用在高热效率激光器束器的膜剧中，程序界面缺陷报告报告和挥发悬浮物是诱发激光器束成脂板材损害阈值法（LIDT）变低的重点因素，同時也会在缺陷报告报告身上的呈现微区挥发，变低有用通过率。 3.的堆积温差与等阴阳离子体辅助制作反应系统：沉积状摄氏度反应膜层的低密度性和扯力。摄氏度过低，膜层松软（如传统式的E-beam蒸发掉），会物理吸附水气，致使映射率不保持稳定和散射。等阳离子体辅助制作（如IAD,IBS）能展示双倍热量，使膜层更低密度。引响幅度过：一点在80°C会下沉到油炸机的积的增透膜，暴露自己大方后，水气树脂吸收会使主光波波长红移，并使顶值穿过率回落0.5%-1%。而运用阴阳离子铺助沉淀积累（IAD）在>200°C等效温下提纯的膜层，其光谱仪不稳确定性更优，水气树脂吸收导至的穿过率变换可删去不计较（<0.1%）。

 光学镀膜

三、膜系设汁与游戏界面筛选1.膜总层的数量量与原料配备导致系统：膜层就越多，基础理论上可保证越繁多的光谱分析图行。不过，叠加层数提高也含意着总的吸附和散射损耗量增长，并且 操作界面使用量的提高。示范：一位方案合理安排的25层带通滤光片，其顶值穿过率将会到达85%。但比如方案不合理，原料达配不佳（如高/低折射率原料的热应力不筛选导致用户接口一些问题），或运用了有轻吸收的作用的原料，其顶值穿过率将会可以能做到70%以上。每多一位用户接口，就多没事次散射和折射耗损的几率。 2.光折射率系数与表层散出在高层膜中，相距膜层中间已经发现轻微的的完美传播，进行的光折射率渐变色的衔接层，不以很好中的陡峭介面。的决定规则：类似这些颜色渐变层会严重变膜系的等效光学元件钢板厚度，还是比较对对于准确度干扰的窄带滤光片的决定正相关。反应力高难度技巧：对某个超窄带滤光片（FWHM<1nm），纵然是1-2nm的工具栏扩散转移层，也或许导致其顶值反射光率降低2%-5%，并反应力其通带外观。 总结范文与个人建议光电技术镀膜等等的反射光率是板材、加工工艺和定制三项精细警税的结果显示。所有四环的疏漏都要造成的的性能的打折扣。
直接影响情况干扰制度化典型的通过率减低幅度过（可以参考值）
建材代谢(k值)光能变为为电磁能紫外光/红外：1%-10%+（视材质与光波波长）
村料散射/钙镁离子光被偏斜原中心点0.2%-3%
膜厚误差率(±1%)受损涉及能力增透膜：~0.3-0.5%；窄带滤光片：~5%
网页越来越粗糙度瑞利散射每nm很糙度：0.1%-0.3%
膜层松疏（粘附水气）映射率转变，散射扩大0.5%-1%
设计的概念有错/叠加层数过少汲取与散射增长相较于非常完美装修设计，能够达到10%上述


为了更好地得到 最多的通过率，就业者应：1.选泽膜料：坚持原则复查其在做工作股票波段的n&k数据报告，首先选泽k值低、可靠性好的建材。2.整合工艺设备：进行最先进的火成岩枝术（如IBS），精确性控制膜厚与网页，提高认识膜层紧密、滑腻。3.携手制作：在膜系制作时段就綜合要考虑到加工流程本事（如保守估计的规格不确定度、用户界面毛糙度），对其进行容差具体分析和提高制作，使膜系对一些的加工流程变化不铭感。 根据本身全面性的、为深度1谅解的携手管理，这样才能稳定性高地加工出相似系统论人体极限的高耐热性光电技术聚酯薄膜。
