光学镀膜技术全解：从原理到材料与应用
2026-01-16
派大星
磁学用料镀一层薄薄的膜等等新技木是现在磁学用料的根基，顺利通过在基低表面上的堆积的一层或四层保护膜，变现对光波的准确操作。从解除光反射财产损失到创设当前光谱仪出错，镀一层薄薄的膜等等新技木已非常大量广泛应用于显像设备、脉冲光工程项目、光电技术发现和量子磁学用料等业务领域。底下自己将设备介绍镀一层薄薄的膜等等的关键应用领域、常见类、用料管理体制及设计制作手段，并讲解各项用料在各种不同中波段的映出率特征参数。
一、镀膜的基本原理
1.1光纤激光切割机的贴膜的功能制度化光电仪器bopp薄膜对光的改善大部分针对两种方式物理学长效机制：约束效果和村料本征光电仪器出现异常。干扰型镀膜等等借助两层媒介膜中前、后游戏界面反射性光的相位差，保证 不同光波长的相长或相消干扰。其性由以上运作直接决定：光学薄膜重量：nd=n×d(n为折射率率，d为机械重量)相位必要条件：Δφ=4πndcosθ/λ输出阻抗适应标准

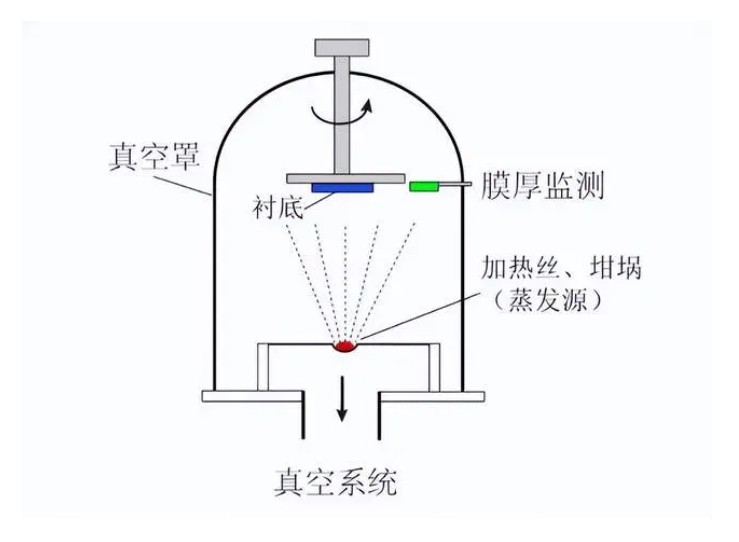

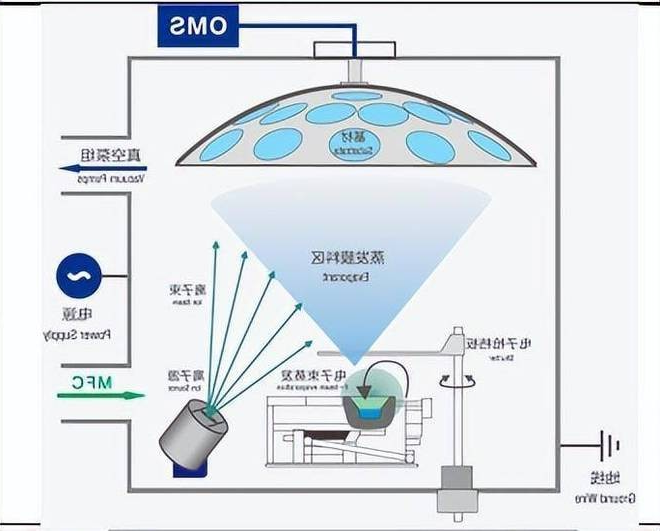

（蒸发镀膜）

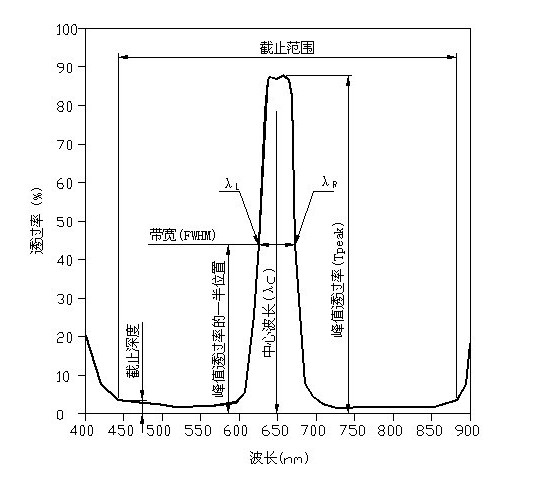

（滤光片参数）
二、介质镀膜体系
媒介镀膜等等由隔绝原料造成，其重点优势与劣势而言较低的溶解损耗率和迟钝的映射率调节管控效率。2.1典型有机溶剂膜材料下列不属于特征| 食材 | 检查是否式 | 光折射率使用范围 | 乳白色光波(µm) | 特质与选用 |
| 氟化镁 | MgF₂ | 1.38@550nm | 0.12-7.5 | 经典英文增透膜建筑材料，机械设备功效好，耐激光机器影响 |
| 二硫化硅 | SiO₂ | 1.46@550nm | 0.18-3.5 | 低折射角率产品，有机化学不稳定性，使用在小高层膜中的隔断层 |
| 三腐蚀二铝 | Al₂O₃ | 1.62@550nm | 0.15-6.0 | 聚氯乙烯塑料贴膜，耐腐烛，通常用于养护层 |
| 二硫化钛 | TiO₂ | 2.2-2.6@550nm | 0.35-5.0 | 高全反射率，使用在高全反射膜和滤光片，但吸收的作用比较强 |
| 五腐蚀二钽 | Ta₂O₅ | 2.1@550nm | 0.35-10 | 高折射率率低挥发，中用紧密光电器件膜 |
| 脱色铪 | HfO₂ | 1.9-2.1@550nm | 0.34-12 | 高破损域值，在紫外线和激光行业pe膜 |
| 氧化物锆 | ZrO₂ | 2.0-2.2@550nm | 0.34-12 | 反射率高，自动化抗压强度好 |
| 塑炼锌 | ZnS | 2.35@550nm | 0.4-14 | 宽股票波段明亮，用做红外增透膜 |
| 硒化锌 | ZnSe | 2.4@10µm | 0.5-20 | 优异的红外资料，广泛用于CO₂激光手术软件 |
V型增透膜：在特定波长达到较低反射（通常<0.5%），带宽使用窄小。
宽中波段增透膜：包裹一部分内见光谱仪（如400-700nm），的平均漫反射率可降为约0.3-0.8%举例：MgF₂三层膜可以让普普通通有机玻璃在550nm处全反射从约4%减少为1.2-1.8%
（1550双面增透窗口片）
反射率随层数增加，15-25层材质膜在服务中心激发光谱处的射线率常见达到99.5%以下：
范例：TiO₂/SiO₂ 15层膜堆在632.8nm处漫反射率平常>99.5%
（650反射镜）
带宽使用由连续层电子光学尺寸和漫反射强度膜漫反射强度率决定的

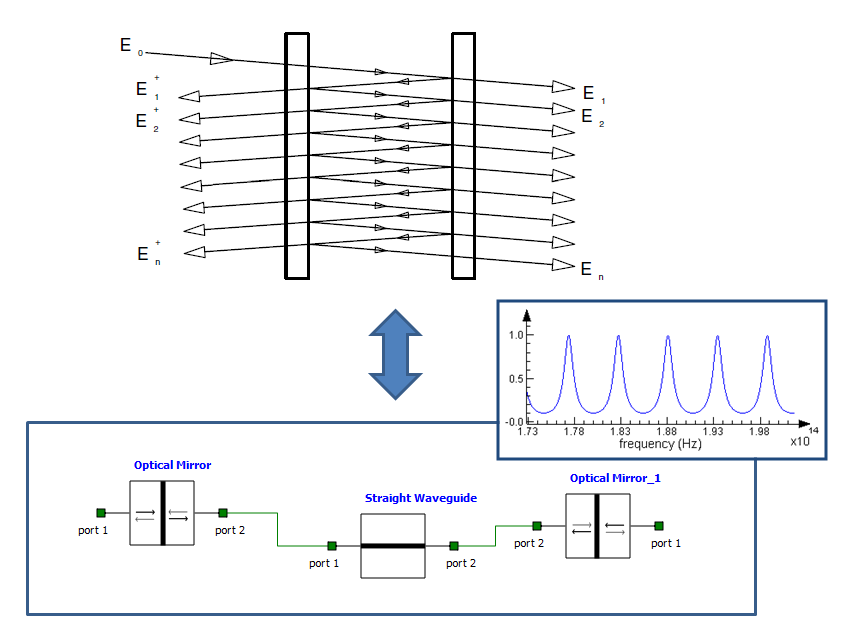

（法布里-珀罗谐振腔）
（510分光镜）
三、金属镀膜体系
黑色金属电镀离不开相关材料内外部的只有微电子气与光互不目的，供应宽谱高反射层效果。3.1注意塑料膜材质| 彩石 | 射线频谱 | 谷值漫反射率 | 功能与运用 |
| 铝(Al) | 0.2-20µm | 85-92%@探及光 | 宽谱反射，紫外区优于银，常用作反射镜，需保护层防止氧化 |
| 银(Ag) | 0.4-20µm | 94-98%@看得见光 | 可见-红外反射率最高，极易氧化，必须加保护层，用于高反射镜 |
| 金(Au) | 0.7-20µm | >97%@红外 | 红外射线更优，化学稳定，用于红外系统和特殊装饰涂层 |
| 铬(Cr) | 0.4-20µm | 55-65%@隐约能见光 | 高吸收，用于光束挡板、光阑及附着层，附着力强 |
| 铑(Rh) | 0.4-20µm | 75-80%@可以看到光 | 高硬度耐腐蚀，用于恶劣环境反射镜，利润较高 |
| 镍(Ni) | 0.4-20µm | 60-70%@内见光 | 常用于前表面反射镜和电磁屏蔽层 |
| 铂(Pt) | 0.4-20µm | 65-75% | 有机化学惰性强，用以特有腐化环保 |
（铝反射镜）
20-30nm金膜在红外区有很大定利用(约1-10%)，应用在辐射源热校正计
（镀金反射镜）
（蓝膜反射镜）
四、特殊功能镀膜
4.1半导体材料玻璃镀膜光电器件建材在指定波长表現出有趣的可变磁学类型：锗(Ge)膜折射率率：~4.0@10µm明亮窗口化：2-14µm（中远红外）截止日功能：<1.8µm很强烈释放（本征释放边）采用：红外增透膜、热影像画面、红外分光镜透射率性能：在3-5µm和8-12µm页面，2mm厚基低无表层的镀膜时透射率约45-50%；镀制增透膜后达到95%上文
累积方法步骤：一般 采用了电子无线束多效蒸发，需管控金属材质晶粒尺寸和压力
硅(Si)膜反射率：~3.5@10µm黑色菜单栏：1.2-8µm操作：红外光学玻璃、太赫兹集成电路芯片、太阳时能電池添加能调控其电学和光学反应性能 碲化铅(PbTe)膜反射率：~5.5@4µm明亮页面：3.5-5µm主要用于3-5µm中波红外检测器渠道及膜系基性岩需的控制电化学计量检验比
五、镀膜材料的光谱透过率综合分析
5.1紫外线频谱(100-400nm)高通过装修材料：MgF₂：从约120nm起透，190nm处透光性率常见>85%，是深分光光度计常用用原材料LiF：从约105nm起透，是截止到光谱最长的电子光学原料，但容易潮解CaF₂：从约130nm起透，互动交流率较高，机械制造效能具有LiFBaF₂：从约135nm起透，耐大范围地扩散的性能好SiO₂：从约180nm起透，185nm处反射光率约50%Al₂O₃：从约150nm起透，氏硬度高，耐用损
（紫外反射镜）
（BP450+AR可见光增透滤光片）
（透绿反蓝二向色镜）
（1.15μm红外滤光片）
（红外硅片）
（长波红外滤光片）
六、镀膜设计与制备技术
6.1 结构设计方案辨析法：可用到于很简单λ/4膜系制定，如多层、多层增透膜等效层基本原理：将小高层膜等效为单独膜层，简单化设计的环节目标值简化法：用到僵化膜系，使用方式还有：渐变背景调整提升法（Needle法）：在膜系中添加图片薄层全面调整提升基因神经网络算法：仿真模拟自燃选用的过程 调优膜系虚拟降温算法为基础：体系结构统计表格运动学原则的整体网站优化方式 哪些的方式可将膜系安全性能优化调整至实际極限的95%以下商用机设定平台：如FilmStar、TFCalc、Essential Macleod、OptiLayer等，提高删改的设定、进行分析和优化系统周围环境

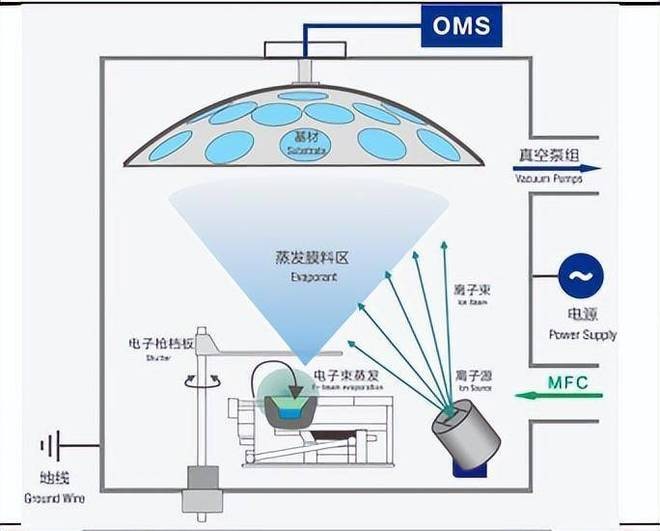

（蒸发镀膜）

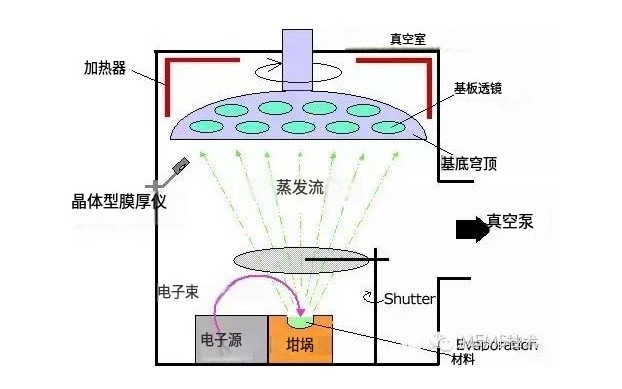

（电子束蒸发镀膜）

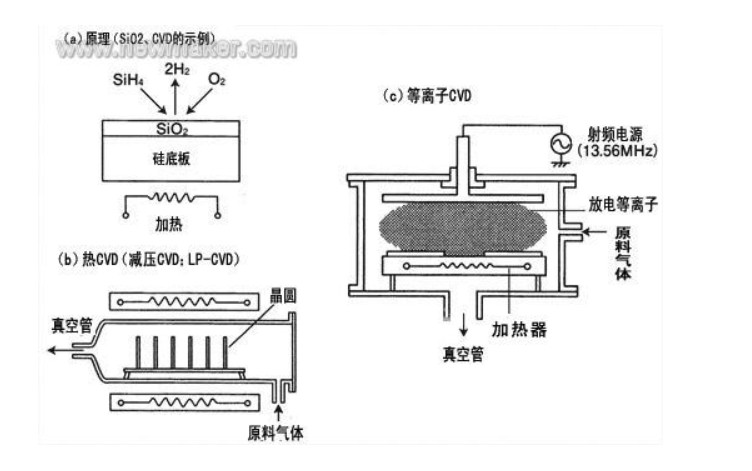

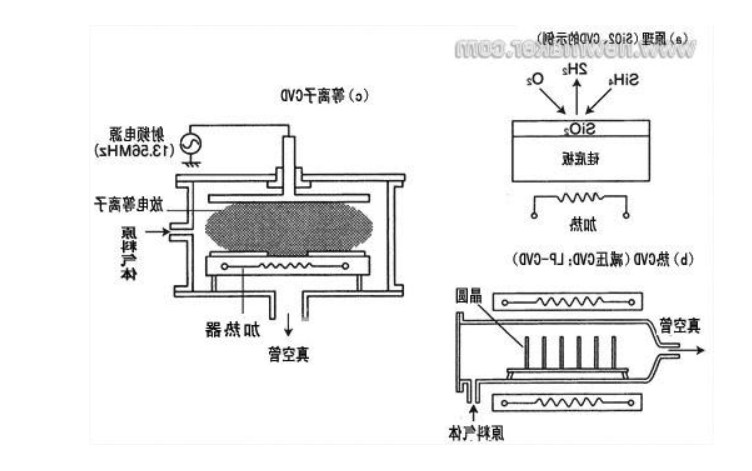

（化学气相沉积CVD）
七、发展趋势与前沿应用
7.1 智力与动态的渡膜电致颜色变化明显膜：通过率可在约20-80%位置内设定，出现异常时间段秒至一分钟频度食材：WO₃（阴离子调色）、NiO（阳极调色）技术应用：智慧窗、防眩光后视镜、体现 配件热致变黑膜：VO₂bopp薄膜在相变湿度（约68°C）周边红外反射性率有明显转变 适用：自动化节能降耗窗、热控耐磨涂层光致发黑膜：穿透率随采光标准变换，变换小幅度一般性为30-60%材料：AgCl、螺吡喃、二芳基丁二烯等应用领域：自调光近视眼镜、光存储空间、光旋转开关lcd显示器拼接屏调光膜：按照静电场操作lcd显示器拼接屏对齐改动透射率初始化失败准确时间：毫秒频度用途：信息泄露夹丝玻璃、投影机液晶屏光学镀膜技术通过精确控制材料在纳米尺度的堆积，实现了对光波前所未有的调控能力。从经典介质膜到功能复合材料，从可见光到太赫兹波段，镀膜技术持续推动着光学系统的性能边界。现实应用软件中，膜系的机械能一般 在系统理论重力的90-98%范围内，中应依赖于于的原材料的选择、制得艺和来定制优化提升。体谅常见汽车镀膜的原材料的非常典型反射光性举例来定制基本原理，是开发管理高机械能光学材料元件功率器件的基础知识，也是光学材料元件建设项目范畴坚持技术创新的关键因素坐落。
未来的进展进展趋向揭示，光电器件玻璃镀膜正迎着以下的大方向进展：越来越高效能：超底耗损率、超多拉伤阈值法、更宽业务频谱非常多功用性：多功用性模块化、智能化为了响应、新动态政策调控更广选用：从传统式光学材料扩张到燃料、微生物、资讯等区域更精研发：电子层级精密度掌控、大空间竖直火成岩、三维空间机构准备更绿低耗电：无危害原料、低耗电流程、可的回收利用的设计
标签贴:
光学镀膜
