光吸收系数：光学镜片加工的“波长筛子”
2026-04-21
派大莘
当你戴上偏光太阳镜抵御夏日强光，或者用激光笔指向远处的屏幕时，背后都隐藏着一个关键的光学参数——光吸收系数。简单来说，它衡量的是材料对某一特定波长光的吸收能力强弱。数值越高，光在穿过材料时被“截留”得越多。但在光学反应透镜的合理加工制造中，怎么才能精确度高地调节和采取这消化吸收力量，远比函数缜密得多。
一、吸收系数：不仅仅是“挡光”
从物理定义上，光在介质中传播时，强度随距离指数衰减：I=I0e⁻αd。这里的 α就是吸收系数，单位通常是 cm⁻¹ 或 m⁻¹。对于光学镜片而言，工程师关心的往往是特定波长下的 α 值——因为同一块玻璃，对红光的吸收可能与对紫外线的吸收天差地别。
举例说明，通常白窗户玻璃在内见光区 α很粗（<0.01 cm⁻¹），看出来明亮；但在红外光谱区 α 将骤增到数百人，基本上完完全全截止期。这许是多数滤光片和卫生防护眼镜片的定制基础知识。二、加工如何决定吸收系数？——从配方到镀膜
光降解指数公式如果不是装修材料的先天畸形“宿命”，反而能够进行生产粗加工途径正确改善的。在光电生产粗加工连条中，有以下几个环节最为关键的：1. 产品配方内容：添加决定性“消化峰”光电破璃或硫化锌的基础上材质（如二氧化反应硅、氟化钙）本就在隐约可见光谱区吸取非常低。要确立它对单一主波长的吸取作用，夹杂着是中心行为。稀土矿铁阴阳离子参杂：在磨砂的玻璃锻炼的时候中融入钕（Nd）、铒（Er）等铁阴阳离子，它会在当前能级生产急剧的挥发峰。比如说，钕磨砂的玻璃对 585 nm 符近黄光热烈挥发，惯用来制作方法激光束防御玻璃镜片。半导体行业量子点参杂：在的玻璃中镶入納米尺度大的加硫镉（CdS）、硒化镉（CdSe）单晶体，能够政策调控納米晶的尺寸来“高端定制”消化激发光谱——粒子越小，消化带越偏蓝。生产制造问题取决：参杂溶液浓度需要严格抑制在 ppm 等级，过高会引发代谢公式过大，眼镜镜片整体化发暗；过低则达不超过截止日期实际效果。磁学生产制造中的熔练去应力退火流程可以影响力参杂正离子的价态和疏散匀性，稍有无意还是会有斑纹或代谢带展宽。

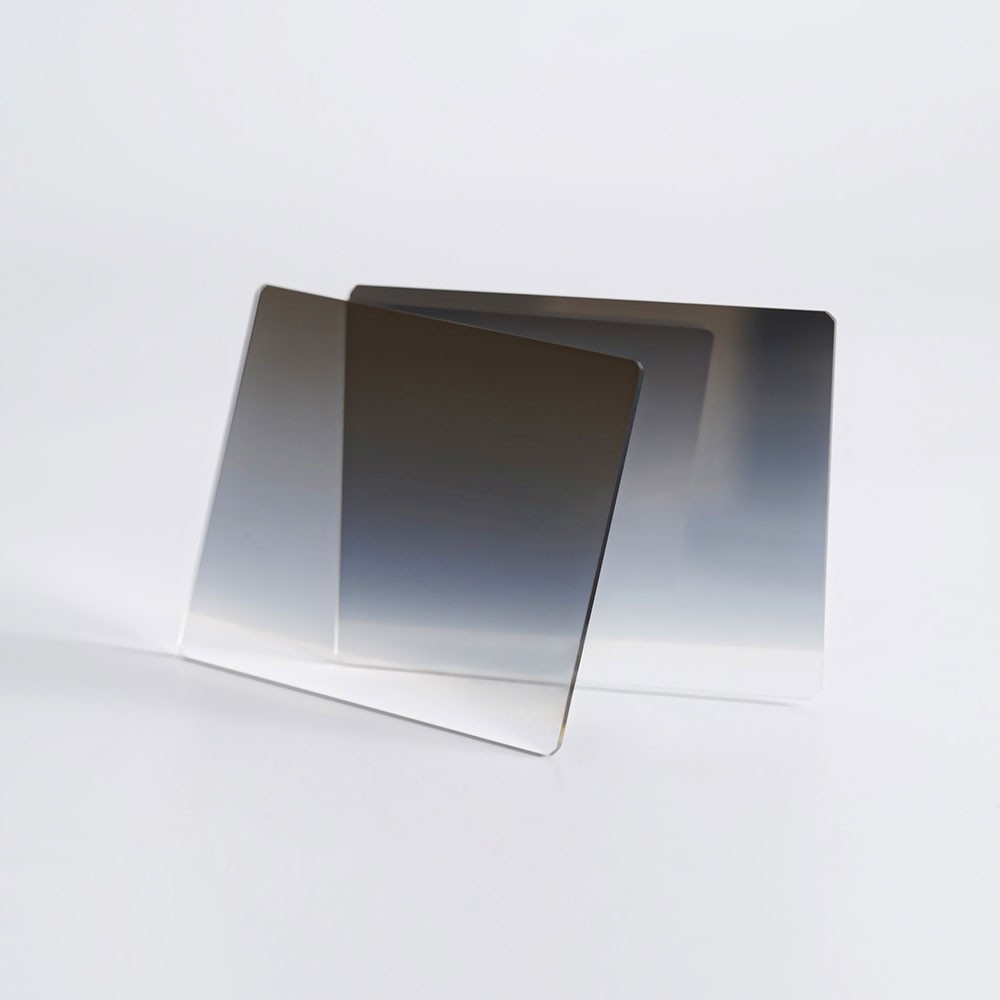

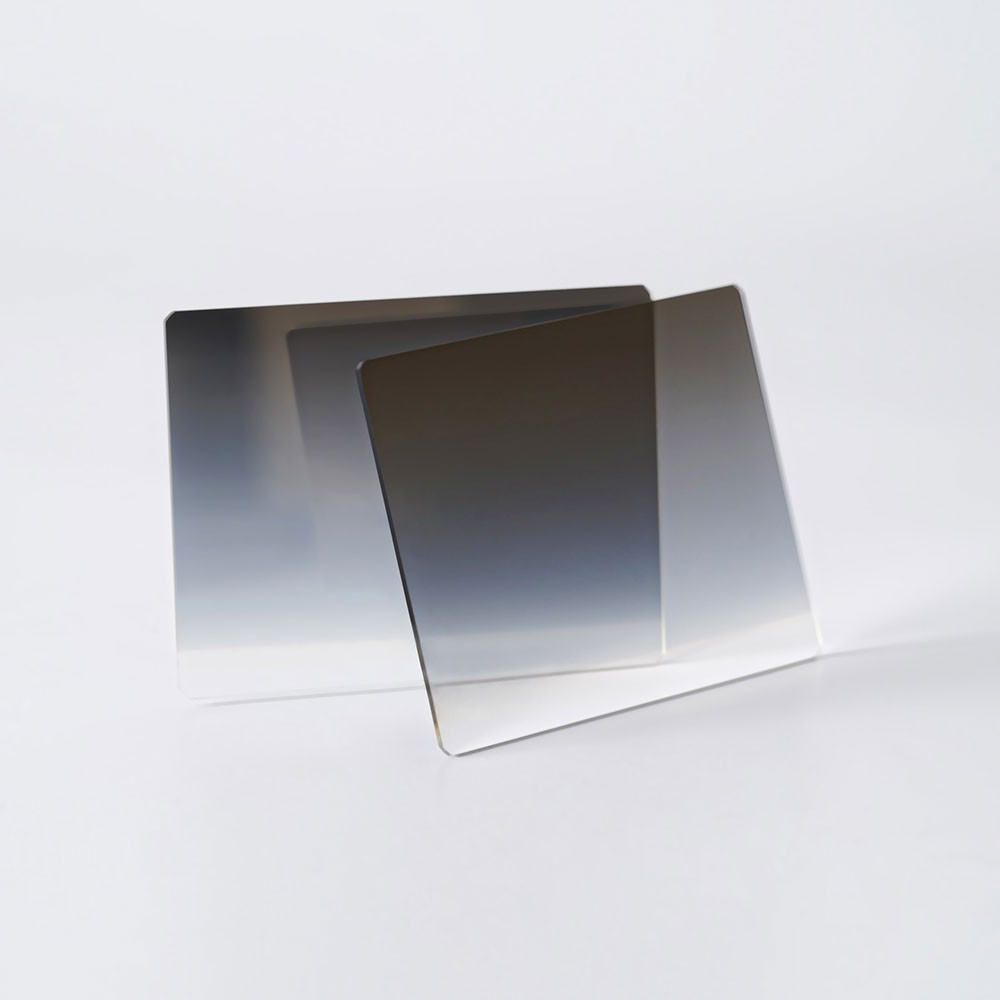

例如，在镜片表面镀一层极薄的铬（Cr）或镍铬合金（NiCr）薄膜（厚度 5~20 nm）。这层金属膜本身有很高的吸收系数（对可见光 α可达 105 cm⁻¹ 量级），但由于厚度极薄，总吸收并不高，配合两侧的介质膜层，可以实现中性密度滤光片（ND镜）那样的均匀衰减。
生产制造问题是因为：复合膜的体积尺寸要透彻调整在 ±1 nm 以里，反之吸收能力数值的细微上下波动会会造成透射率猛烈变动。光电薄膜生产制造里常用石英砂晶振膜厚监控录像依照光电薄膜极值法来实时的效正。3. 接触面除理：粗造度与汲取的秘密锁定你已经想看不到，激光眼镜镜片的从面上凹凸不平度也会会影响其表观消化的作用的作用因子。当从面上凹凸不平度提升亚2um级（随后 Rq>0.1 μm），入射光会發生过强的漫散射，那部分自然光会在激光眼镜镜片内壁经历英文屡次条件反射并被食材消化的作用的作用，最后突出表现为消化的作用的作用因子“偏贵”。在精细光电器件处理中，打磨后的透镜表面能滑度常常条件 Rq<2 nm。若滑渡过大，既会减少通过率，还可以使测是的融合的作用能力指数公式偏斜真三维线融合的作用能力值。这是为社东西高精确分光光度计自测时，是需要将透镜放置于积分卡球中，以辩别真的融合的作用能力与散射消耗。

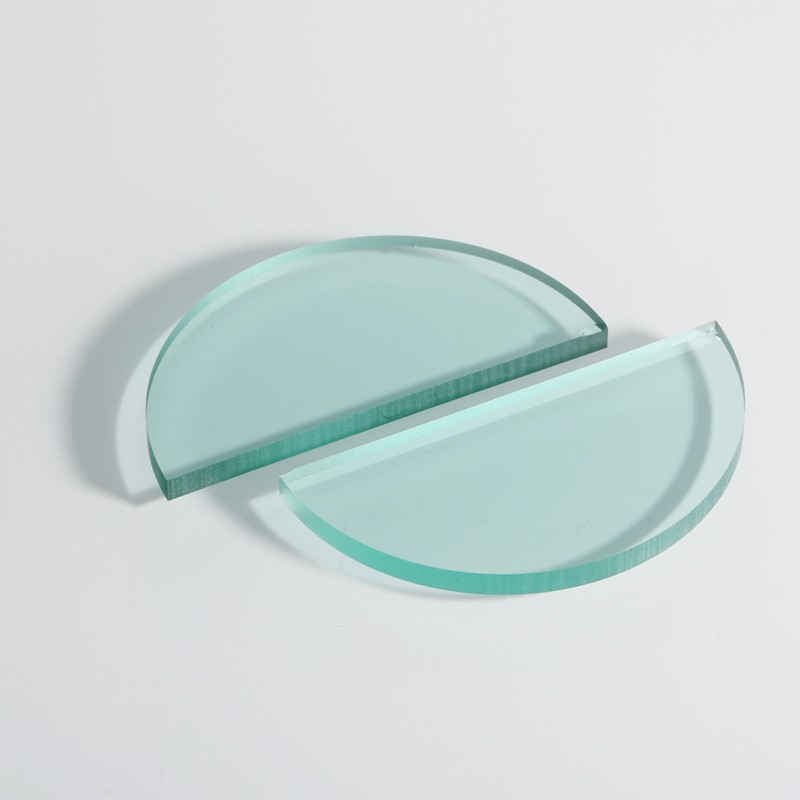

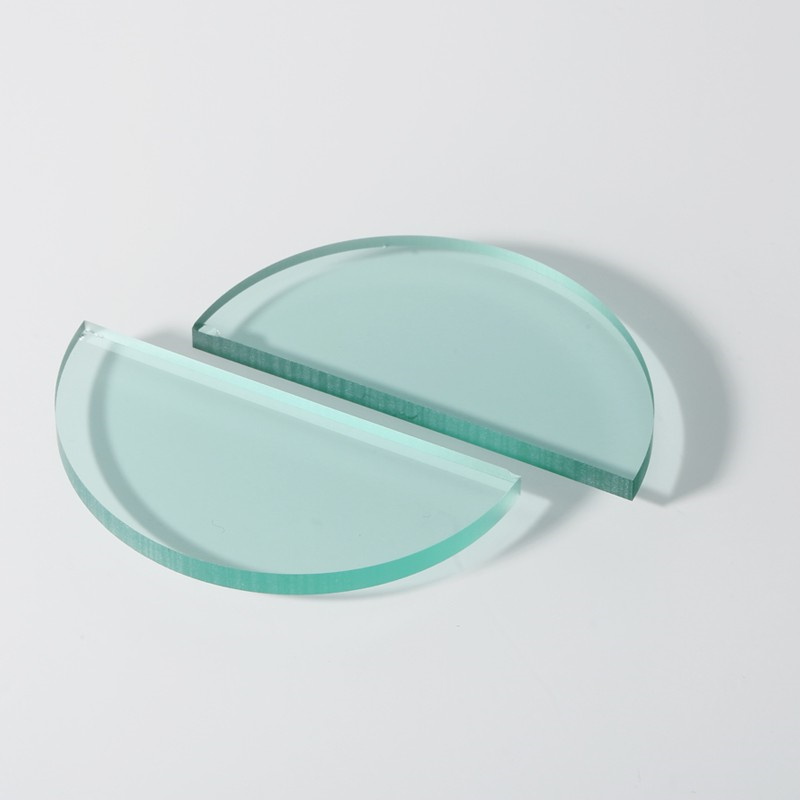

（热吸收玻璃）
三、典型应用：从激光器到天文望远镜
看待代谢常数的精加工把控好，就可以看到懂非常多正规专业透镜的设计制作要点：激光器输出镜：对于激光工作波长，镜片材料的吸收系数必须极低（如 < 10−3 cm⁻¹），否则激光能量会被镜片自身吸收发热，导致热透镜效应甚至炸裂。加工上常采用超纯石英或单晶氟化钙，并经过精密退火消除内应力。
窄带滤光片：经由掺加高渗透压的既定亚铁阴阳离子（如钬亚铁阴阳离子对 2 μm 激发光谱消化消除），互相配合叠层有机溶剂膜，使眼镜在相应激发光谱左右的消化消除因子骤增，转变成陡峭的截止日期带。处理关健取决调节夹杂渗透压等度，以免中央激发光谱漂移。红外窗口化产品：锗（Ge）、硅（Si）对红外光溶解数值低，但对因而光完全性不透明色。加工制作这些产品时，表明拋光后平常还必须要 镀增透膜，除非折射财产损失（与溶解不相干）会可以达到 30% 综上所述。

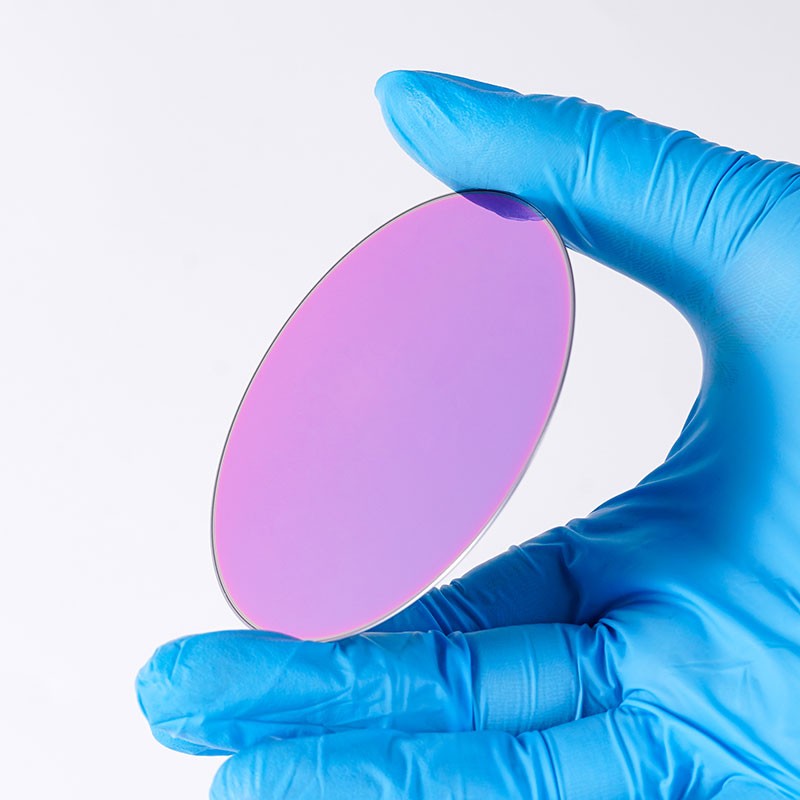

（红外硅片）
肯定，光融合标准值也许不只一款 静态变量的用料常数。从光纤激光切割机的加工制作的第三视角看，它一张可不可以被编写和调整的“光谱分析大陆”——利用夹杂使用融合峰，利用玻璃镀膜改进外面等效融合，利用管控低质度移除假融合。
下一回你经过几副皮秒激光或许防护镜或一小块色彩滤光片观测游戏世界时，更要仔细观察：这每一项缕被精度衰减掉的光照肩上，凝结的从熔铸炉到进口真空镀一层薄薄的膜机的精密铸造调整视觉艺。而这门视觉艺的关键，一直以来都包围着某个简洁明了而很深的热学量——对既定激发光谱光的吸收率力。
