石英玻璃的光学加工：从材料到应用的全景解读
在磁学工作镀一层薄薄的膜中，石英晶体波璃是种类中高档磁学玻璃镜片的肌底，其遍布全国应用从半导体技术光刻机的深紫外光电影镜头，到医疗器具内窥镜的确保窗，再到高效率皮秒激光器的输送窗口最大化，石英晶体窗玻璃其宽光波透光性性、很低的热澎涨和优良的无机化学增强性，将成为光学反应设计最牢靠的肌底材料之六。

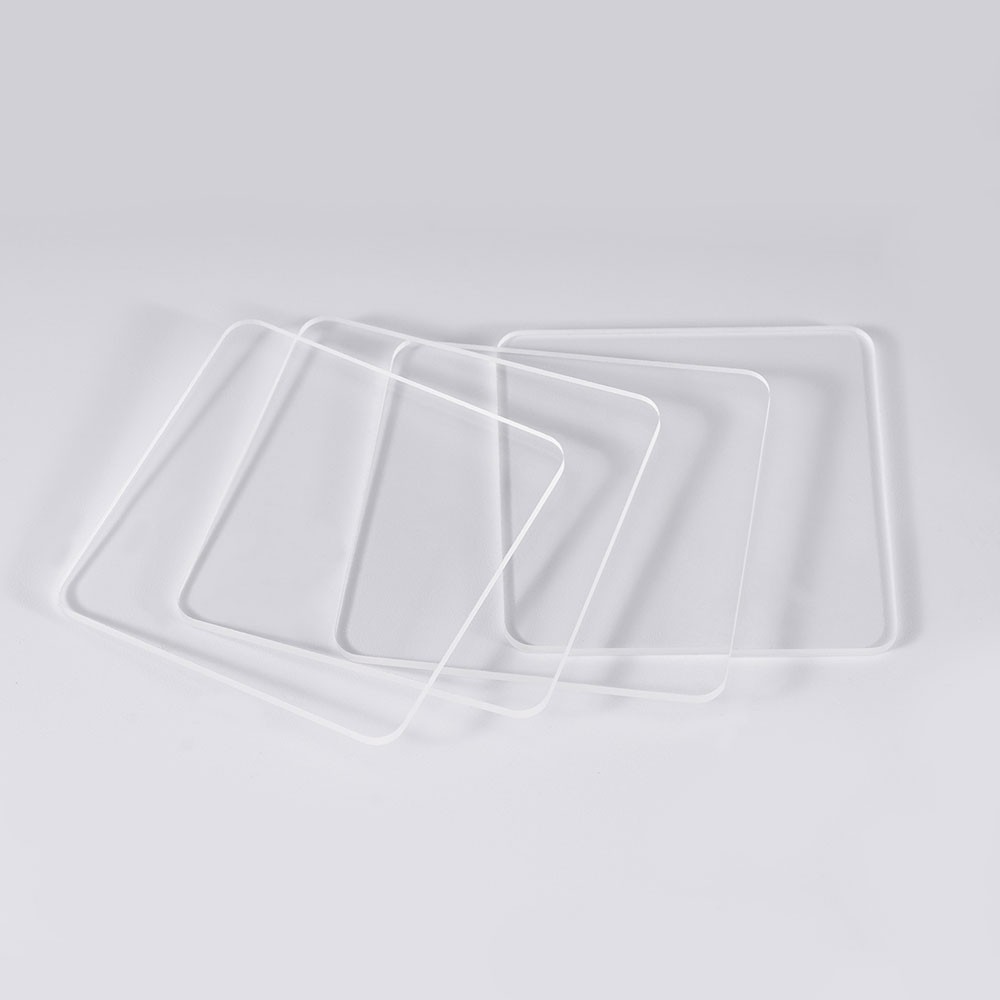

（石英玻璃双面增透）
既使，石英石钢化玻璃的磁学制造并不易事。它的洛氏硬度高、塑性大，傳統激光加工工艺学习效率偏少；某种制造形式（如单点金刚石钻削）乃至全部不适反应用。要怎样完善自己，将石英晶体有机玻璃制作加工成满足的要求的光纤激光切割机的部件，并在其单单从表面镀上模块透明膜，是光纤激光切割机的造成层面的中心结题报告。下文当我们将从科普知识的的视角，养大伙从石英石玻璃板的有效成分到光学材料生产及应该用，为大伙做1个周全的方便理解，
一、石英玻璃是什么？
石英砂夹丝玻璃的检查是否组成成分不难的易行——二钝化硅（SiO₂），但它不算晶胞心态（冷如冰晶），还是非晶态的无定形机构。这一种混乱的硅-氧线上拥有了它一类型奇特物理性质。会根据常见原料和制作策略的不同的，石英石玻离常见为几种：1.天然植物的石英晶体玻璃纸：以天然植物的黑曜石为辅料，氢氧焰熔融做出。投资成本较低，但羟基（-OH）浓度较高（约100-200ppm），在红外2.73μm处有比较突出的吸收的作用峰。2.而成熔融石英砂玻璃板：以四氯化硅（SiCl₄）为材料，可以通过生物气相色谱仪沉淀（CVD）而成。饱和度不高（99.9999%这些），羟基含量可低至1ppm这，深太阳光的紫外线透光性率远相较于其实熔融石英砂。其实，价格多少也更为重要。 下表归类了石英砂玻璃纸的核心电磁学的特点（常见提前批次数据源）：| 性能指标 | 典型的值 |
| 规格 | 2.20g/cm³ |
| 莫氏强度 | 5.5～6.5 |
| 热增加指数公式（0-300°C） | 0.55×10⁻⁶/K |
| 软化剂点 | 约1680°C |
| 抗弯刚度 | 约67MPa |
| 防酸性 | 耐除氢佛酸外近乎所以酸 |
太低的热增加弹性系数象征着石英砂磨砂玻璃行能承受的剧烈的环境温度发生改变——从室内温度同时插入表格1000°C的炉膛不会会爆裂。此性能指标在高温作业或高工率光电系统中特别付出。
二、石英玻璃的光学特点

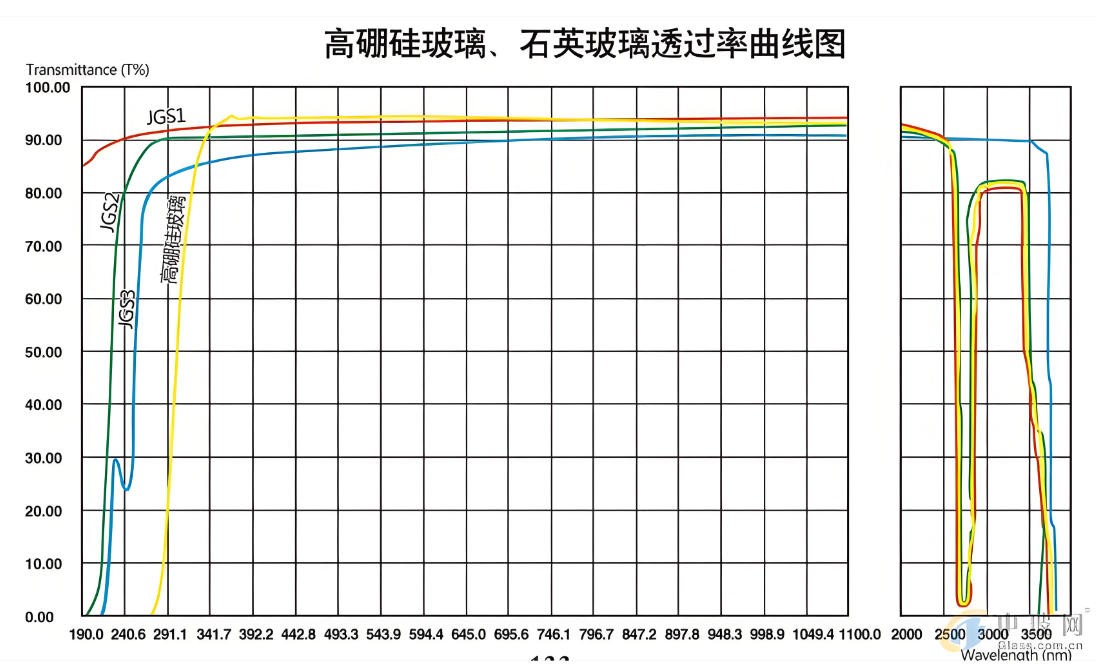

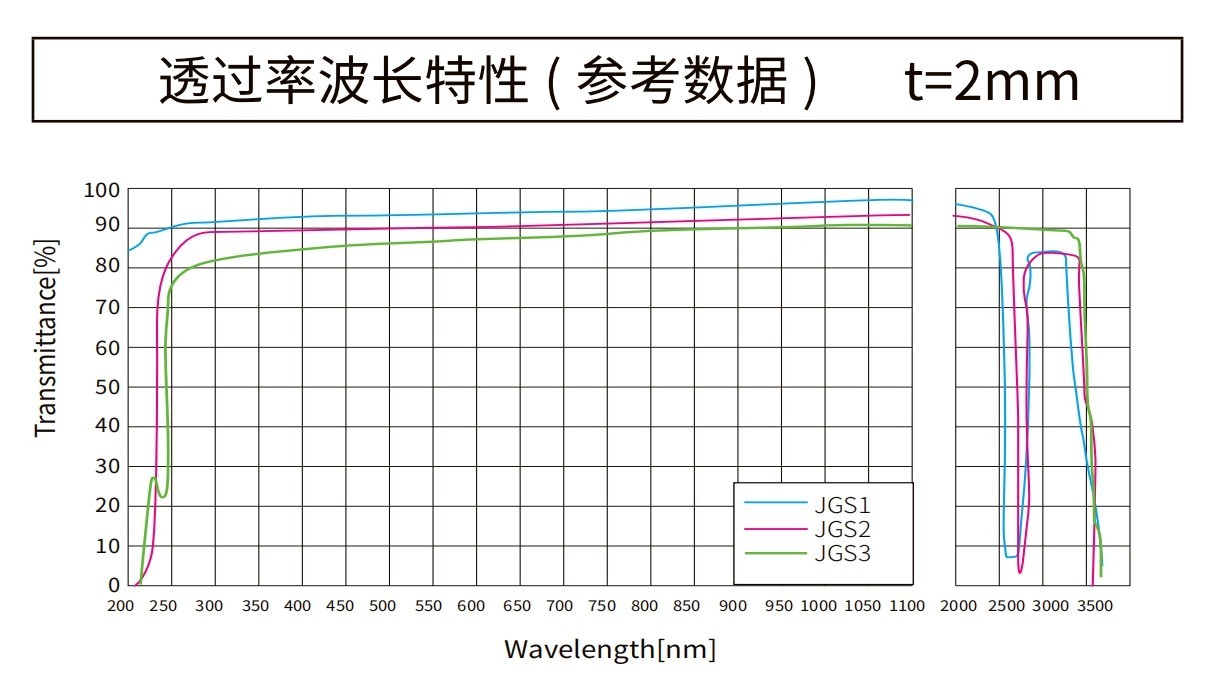

高透光，宽光谱仪：石英砂晶体窗有机玻璃的透光性条件都可以从深太阳光的紫外线（约200nm）持续延长到中红外（约3.5μm）。肯定，具有最低值决定于建材溶解度和羟基浓度。通常自动合成石英砂晶体窗有机玻璃（10mm厚，未表层的镀膜）的透光性率给出：| 股票波段 | 通过率 | 说明书怎么写 |
| 紫外光-看得出（350-800nm） | >90% | 表面能漫反射损失约4%/面 |
| 近红外（800-2000nm） | >91% | |
| 深紫外光（250-200nm，结合熔融石英） | >85% | 本身熔融石英再次波长清晰获取 |
【注】高饱和度分解石英砂（如专为光刻装修设计的钢号）在193nm处互动交流率会达99%不低于，但此项原材料只是常用批，料工费是正规石英晶体的5-10倍。
折射率与色散：熔融石英玻离包括低折射率产品，阿贝数约为67.8。在屏蔽光股票波段的主突显出岁月比率1.4585（d线，587.6nm）。谈谈紫外线技术应用，365nm（i线）处的反射率约为1.4745。
激光损伤阈值：在传统制作加工和玻离表层的镀膜因素下，石英晶体玻离基片（未玻离表层的镀膜）在1064nm、10ns单脉冲离子束下的挫伤阈值法约为5-10J/cm²。镀制增透膜后急剧上升，但采用改进生产工艺仍可能维持在相同级别。
【注】经超精密加工镜面抛光并按照阳离子束溅射汽车镀膜后，拉伤域值可提高自己至30-50J/cm²，但应归专注激光束光电零售商的订制专业能力，不选适用常规性自动生产加工。

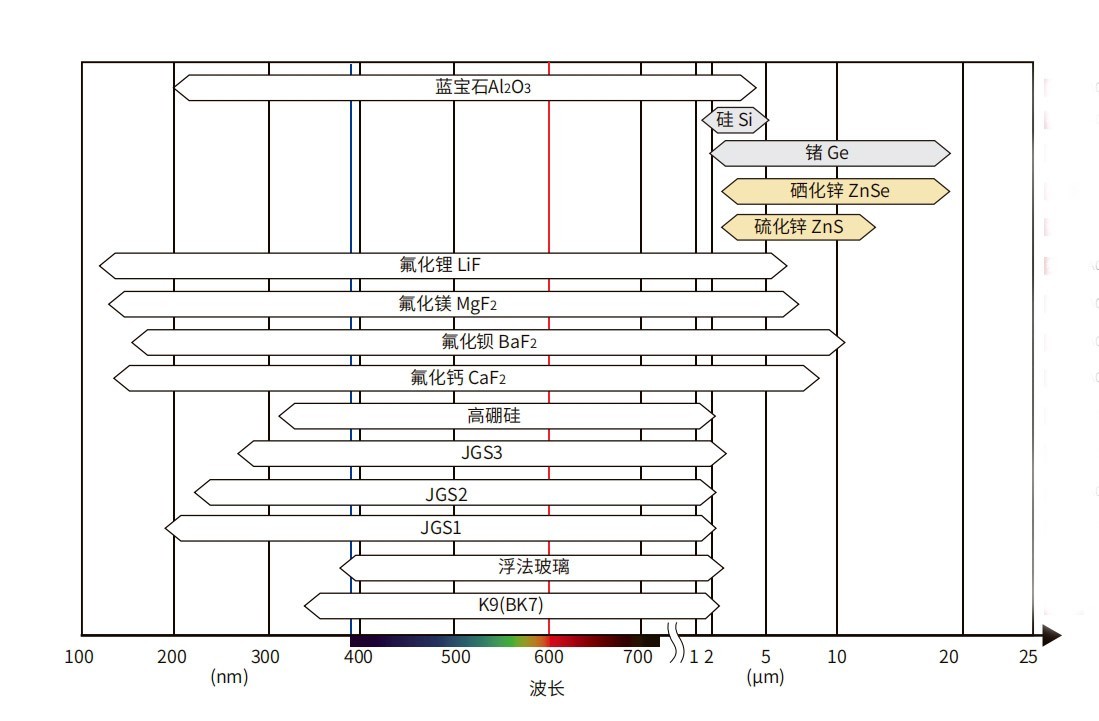

（JGS1/2/3三种石英玻璃透过率范围图）
三、为什么石英玻璃适合做光学镀膜的基底？
在熔融石英波璃表面上镀制光学玻璃薄膜和珍珠棉（增透膜、条件反射膜、滤光膜等），是可以积极主动引领其肌底优点。这个优点在常規电镀艺（如光电子束蒸发掉+阴离子辅助制作形成）中就能彰显：1.膜层支承力强。石英晶体玻璃窗漆层的硅羟基（Si-OH）与最常见的防化合物透明膜材质（如SiO₂、TiO₂、Ta₂O₅）能建立化学式键合，经过了规范洗掉后，镀锌层在封箱胶考试无掉落的是传统水准。2.热应力比适应积极。熔融石英有机玻璃的热变大指数（0.55×10⁻⁶/K）与二氧化的硅bopp薄膜可以说不对，与另一个使用膜层建筑材料也相仿。这意思意思着在-40°C至+200°C的本职工作气温领域内，膜层不会受到热涨冷缩而皲裂。3.基低表皮可镜面镜面打磨至充分均匀。常规性磁学镜面镜面打磨后，石英砂有机玻璃的表皮低质度（RMS）能达到0.5-1nm。这为低散射损耗费的镀膜等等确定了的基础。【注】如必须要氧原子级均匀表皮（<0.1nmRMS），则必须要磁流变镜面镜面打磨或亚铁离子束修形等未果工艺。4.耐表层的镀膜等等高温天气。电子无线束挥发表层的镀膜等等时，基片普通调温到200-300°C，石英晶体磨砂玻璃非常承受压力，不要变型或存在内剪切力。

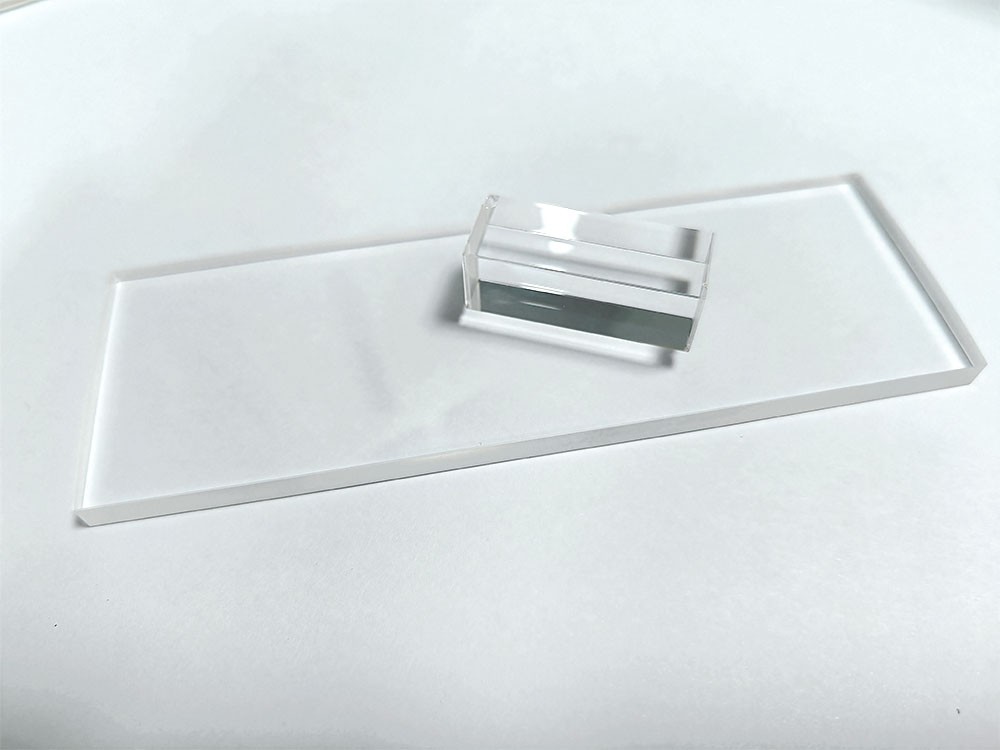

四、哪些加工方法不适用于石英玻璃？
在光电制作中，非常技术对通常光电有机窗玻璃（如K9、BK7）良好 用，但用在石英石有机窗玻璃上也就会出一些问题。以上是正规厂家应专门考虑的“雷区”：1.单点金刚石钻削：完全性不用。石英石窗玻璃是塑性变形建材，钻削时的小面积的承载力会引致崩边、微纹裂，没有办法能够光学反应级表面能。尽管是超声波铺助切割，也仍留住在实验报告室的阶段。2.日常CO₂脉冲光手术抛光处理：太少用到精密铸造磁学仪器件。脉冲光手术身体局部烧水易有热弯曲应力，导至微刮痕乃至碎裂，且面形精确度未能把控好。该技术水平一般用到非磁学仪器漆层的粗效平整光滑。3.纯盐酸长时光蚀刻：可以但要谨小慎微。盐酸蚀刻是各向男同的，会破碎外形尺寸准确度，并使外表凹凸不平度不断增强（可升为10nm以下）。规范的生产中，盐酸仅适用短用时光的去毛刺现象的发生或有机化学减薄，并严苛记录时间。4.耐高的温度热压真空成型：不符合于高精密光学反应件。石英砂破璃板硬化点多达1680°C，在耐高的温度下凝固点仍会很高，不易于精密粘贴模头；还模头建筑材料有机会感染破璃板外观。5.传统化散粒磨料磨具磨细：然而可以用在，但热效率过低。比较普普通通光学仪器波璃，熔融石英波璃的磨细清除率低30-50%，精生产成本费用更加高。定义这部分局限性，能够以防选泽不真正际的代加工风格。

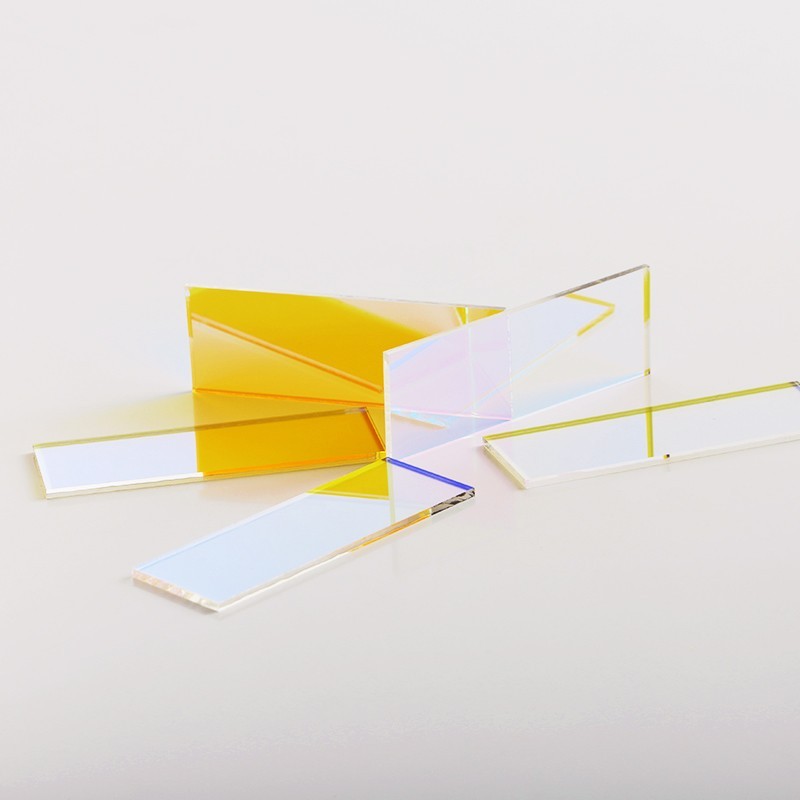

（石英玻璃镀膜滤光片）
五、镀膜后的石英玻璃用在哪里？
石英石玻璃钢镀上各不相同的光电溥膜后，可以能胜任所有适用场景软件应用。下类按适用教育领域各分为介绍书，并给于规范铸造厂可快速能保证的手工加工因素。1.红外光谱固化型与半导体行业测量：在365nm（i线）或405nm（h线）的红外光谱电子光学设备中，熔融石英玻璃板是优选的窗户和透镜材质。典型性的加工制作产品参数为：面形精密度较：λ/4@633nm（涉及仪测试）面上凹凸不平度：<1nmRMS增透膜：单方面用不完全反射率<0.5%@365nm（膜层建筑材料Al₂O₃/SiO₂或MgF₂）【注】深太阳光的UV紫外线线（248nm、193nm）光刻级別用途，可以人工熔融石英基片+专门的电镀工艺技术，常见光学仪器玻璃电子厂不有着，需录找专业技术深太阳光的UV紫外线线光学仪器玻璃茶叶品牌。 2.可看得出光及近红外光电器件设计这才是最基础的域，包扩三维成像长焦镜头、护理界面、反射面镜等。生产制作数据如下图所示：面形精确度：λ/4至λ/10@633nm（依器件的尺寸和特点而定）外面滑度：<1nmRMS联通宽带增透膜（400-700nm）：月均条件反射率<1%/面有机溶剂射线镜（主激发光谱可所选）：射线率>99%@45°入射角 3.高输出功率不断二氧化碳激光器以1070nm金属缴光器的伤害窗体举例，标准水平方向为：增透膜：余量漫反射率<0.2%@1070nm机光神经损伤阈值法：>10J/cm²（10ns脉冲造成的）或>1kW/cm²联续波面形控制精度：λ/10@633nm【注】对小于30J/cm²脉冲造成的或10kW间断波的高端定制缴光器，可以应用铝离子束溅射玻璃镀膜和超细密镜面抛光基片，这不符了通常厂里的批量生产实力。 4.光通信设备窄带滤光片（DWDM）使用于波分多路复用机系统的塑料膜滤光片，常规化厂商可做到的招生指标为：中间光波长公差：±0.5nm上行宽带（半高宽）：1-2nm谷值透光性率：>95%【注】端口时间50GHz（中间光的波长精密度±0.05nm，网络带宽0.4nm以內）的滤光片，需求职业 光通迅滤光片厂家代理商加工工艺制造，不属常用光学仪器加工工艺核心内容。 5.海洋生物医疗卫生实验室设备在荧光显微镜、流式组织组织仪、内窥镜等环保设备中，熔融石英磨砂玻璃的普通机械惰性和生物制品相溶性至关首要。规范化制作耍求：表面层粗燥度：<1nmRMS，且家电清洗后无小粒余留耐湿热消毒：膜层经121°C进行高压水蒸气30min不开裂通过率：>90%@所必需波长（大多数为400-700nm或目标荧光波长） 6.范围光电技术（工业通信卫星）相对 低道路餐饮业卫星信号的光电技术受力，石英晶体破璃玻璃镀膜后需满足了：宽温上班：-40°C至+70°C无膜裂抗放射性物质加硬膜：增多室内空间通电激光束致使的穿过率衰减要选低吸水能力性膜层【注】高轨道组件或长人类寿命（15年以上的）发展空间使用需要增加的建立、辐照测试测试和个性化二极管封装，不应归常規加工处理批。六、高端工艺能达到什么水平？
下表写出打了个些仅在专门定义行业领域或生产制造条件才能到的高端定制基本参数。他们异常规光电电子厂的实现量产能力素质，全部规范比照。| 好项目 | 精致可以达到参数值 | 的需求标准 |
| 单单从表面模糊度 | <0.1nmRMS | 磁流变拋光（MRF）+正离子束修形（IBF） |
| 面形计算精度 | λ/50@633nm | 铁离子束修形，基本只限小洞径（<100mm） |
| 深红外光谱透射率 | 193nm>99.5%/cm | 特定的类型合出石英砂+无膜或极薄庇护膜 |
| 缴光挫裂伤阈值法 | 1064nm,10ns>50J/cm² | 双正离子束溅射+超平滑基片 |
| 窄带滤光影片中心光谱表面粗糙度 | ±0.02nm | 正离子輔助沉积物+高表面粗糙度光电监视+恒温恒湿生态环境 |
| 宽谱高反膜 | R>99.99%@1064nm | 十余层膜系的设计，太低释放损失 |
石英砂玻璃窗是种耐腐蚀性优渥但生产工艺指标略高的光纤激光切割机的用料。在基本生产工艺状态下，在常用研磨cnc精密机械加工、cnc精密机械加工和电子设备束多效蒸发镀膜等等，完成应该打造出充分考虑乃至部分工业制造、医疗保健和研究实际需求的光纤激光切割机的器件——面形gps精度λ/4～λ/10、光滑度0.5-1nmRMS、增透膜全反射率<0.5%/面、激光器伤害域值约10J/cm²。
对於追逐原子结构级均匀界面、重力激光机器承受或深紫外光效率透射的中档使用，则都要使用磁流变cnc精密机械加工、阴阳亚铁离子束修形、阴阳亚铁离子束溅射镀一层薄薄的膜等专门针对的工艺，并担负会高的代价与更长的时间间隔。
