长波通滤光片
2018-06-26
admin1
的产品简单介绍：
长波通滤光片是一种光学元件，其特点是通过长于所选波长的光，同时截止短于该波长的光。在特定的波长范围内，长波方向被透射，而短波方向被截止，起到了隔离短波、让长波通过的作用。
参数：
| 长波通滤光片 | |
| 工艺方式 | IAD多层介质硬膜 |
| 波峰透过 | T>94% |
| 带外截止深度 | OD2-OD4 |
| 截止过度带 | <20nm |
| 工作波段 | 200-1100nm |
| 产品材质 | B270、D263T、石英玻璃、蓝宝石 |
| 圆形尺寸范围 | Ø3mm~Ø110mm |
| 方形尺寸范围 | 2*2mm~146*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |
物质聚酯薄膜的长波通滤光片和有色金属滤光玻璃板其他，当入射角增长时，以下滤光片的启始可见光吸光度和终止可见光吸光度会向短波偏差。通常情况接下，当入射角从0°变换到45°时，平台可见光激发光谱会向短倾斜最少10％。这一个性能指标可运用于必须要调节起止可见光激发光谱亦或载止可见光激发光谱的运用。

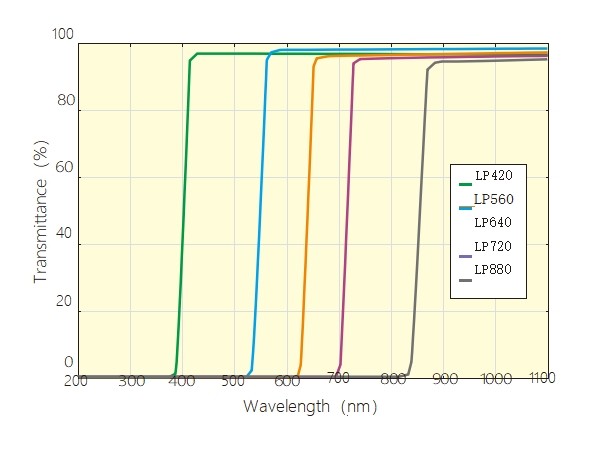

光谱图图
常规检查使用及使用
| 型号 | 应用 | 中心波长 | 截止过度带 | 截止深度 | 透过率 |
| Giai-LP-420 | 荧光检测 | 420nm | >20nm | OD3-OD4 | 430-1100nm@T>94% |
| Giai-LP-430 | 光学美容仪 | 430nm | >20nm | OD3-OD4 | 440-1100nm@T>94% |
| Giai-LP-480 | 光学美容仪 | 480nm | >20nm | OD3-OD4 | 490-1100nm@T>94% |
| Giai-LP-560 | 光学美容仪 | 560nm | >20nm | OD3-OD4 | 570-1100nm@T>94% |
| Giai-LP-590 | 光学美容仪 | 590nm | >20nm | OD3-OD4 | 600-1100nm@T>94% |
| Giai-LP-640 | 光学美容仪 | 640nm | >20nm | OD3-OD4 | 650-1100nm@T>94% |
| Giai-LP-690 | 光学美容仪 | 690nm | >20nm | OD3-OD4 | 700-1100nm@T>94% |
| Giai-LP-720 | 红外成像 | 720nm | >20nm | OD3-OD4 | 730-1100nm@T>94% |
| Giai-LP-800 | 夜视仪 | 800nm | >20nm | OD3-OD4 | 810-1100nm@T>94% |
| Giai-LP-830 | 夜视仪 | 830nm | >20nm | OD3-OD4 | 840-1100nm@T>94% |
| Giai-LP-880 | 防红爆相机 | 880nm | >20nm | OD3-OD4 | 890-1100nm@T>94% |
标识:
长波通滤光片
