短波通滤光片加工定制参数
2018-06-27
admin1
护肤品说:

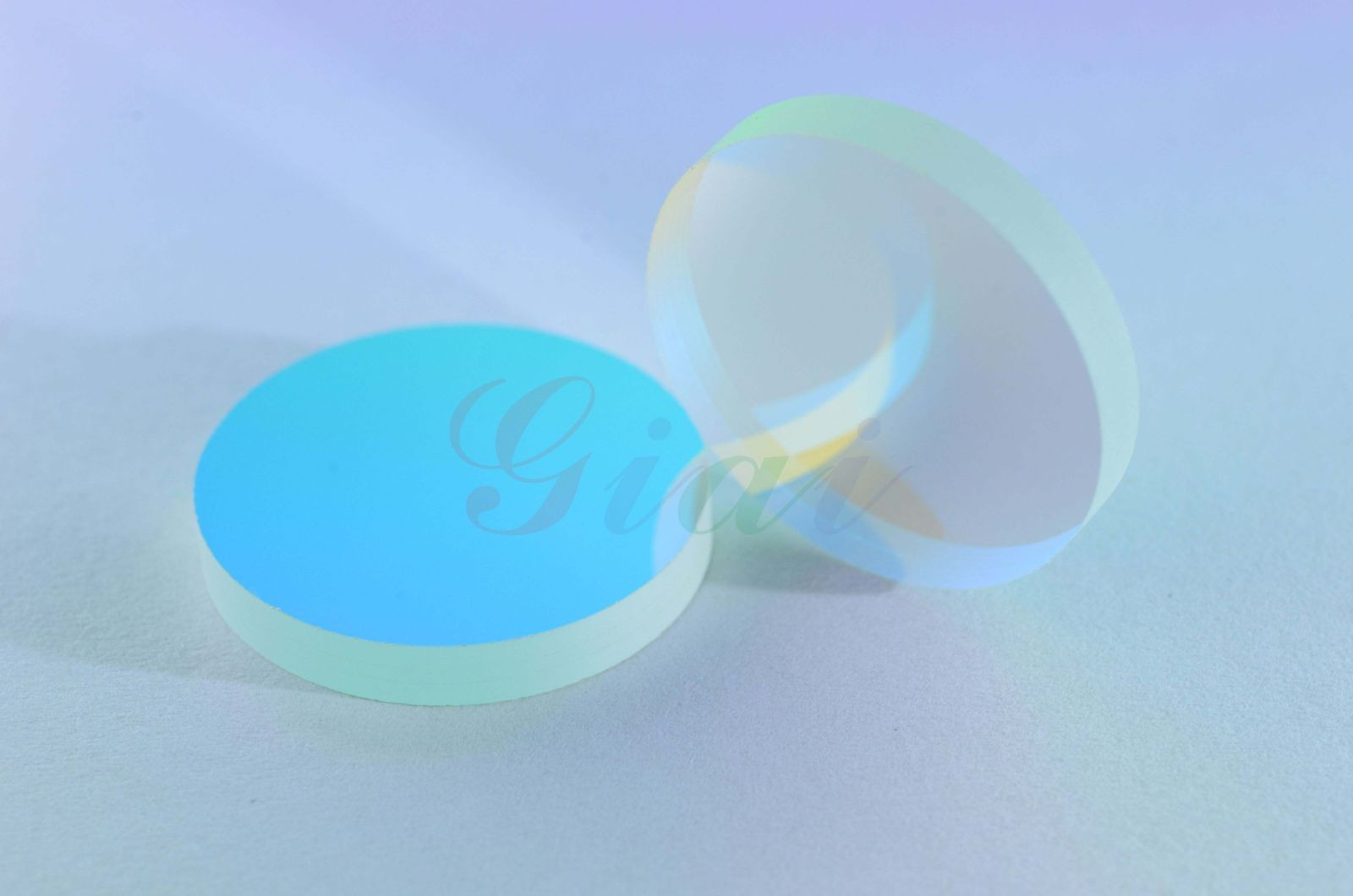

短波通滤光片:为满足CCD或CMOS等传感芯片的需求,让可见光最大限度的穿透,反红外区进行截止或反射,或是让任意波段的区域透射或截止,要确保在短波区有非常好的平坦度和高透过,要比长波通滤光片难度系数大。特别在应用于紫外光源领域的让紫光尽可能透过,让可见光和近红外线反射或截止并不是特别容易实现的产品。
软件研究方向:太阳光的紫外线泛光灯,苹果手机拍照头,机光器防御,热光反射照明设计平台,荧光喷墨墨水机光器影像。

性能:
| 短波通滤光片 | |
| 工艺方式 | IAD多层介质硬膜、BBAR膜、金刚膜 |
| 波峰透过 | T>85% |
| 带外截止深度 | OD2-OD4 |
| 截止过度带 | <20nm |
| 工作波段 | 200-1100nm |
| 产品材质 | 光学级玻璃(K9,BK7,B270,D263T,石英玻璃, |
| 圆形尺寸范围 | Ø3mm~Ø110mm |
| 方形尺寸范围 | 2*2mm~146*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级,美军标40-20(划伤/麻点) |
| 环境测试 | MIL-STD-810F |


材质溥膜的短波通滤光片与长波通呈现出一样的功能,当入射角加强时,他们滤光片的起点可见光光波可见光光谱和结束可见光光波可见光光谱会向短波偏离。基本说,当入射角从0°转化到45°时,主可见光光波可见光光谱会向短偏离大慨10%。这里功能可以应该用于须要细调起点可见光光波可见光光谱亦或是结束可见光光波可见光光谱的应该用。

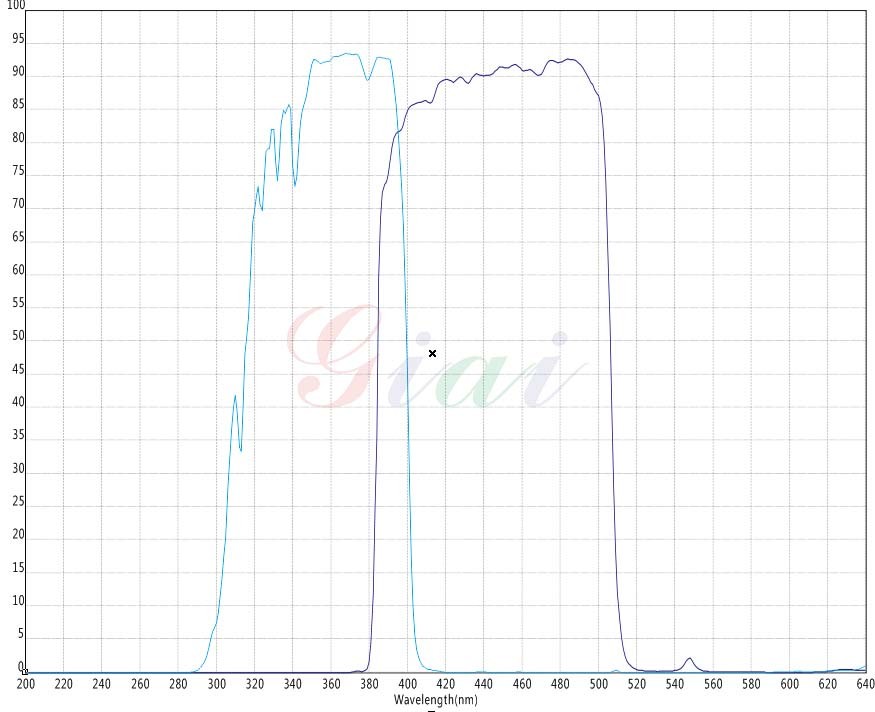

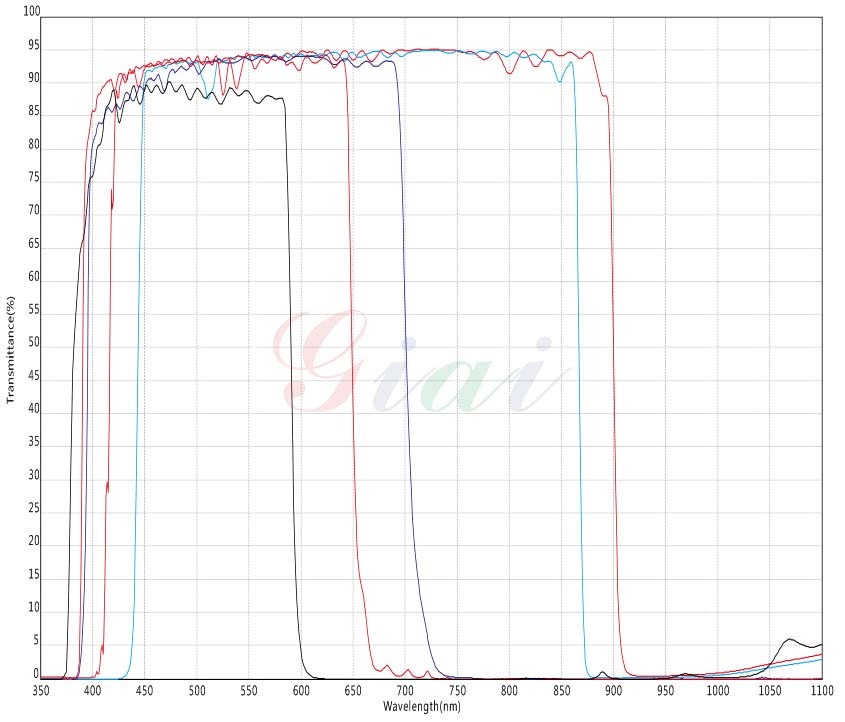

| 型号 | 应用 | 中心波长 | 截止过度带 | 截止深度 | 透过率 |
| Giai-SP-400 | 紫外光源 | 420nm | >20nm | OD2-OD3 | 330-390nm@T>80% |
| Giai-SP-500 | 刑侦多波段光源 | 500nm | >20nm | OD2-OD3 | 400-490nm@T>85% |
| Giai-SP-630 | 激光防护眼镜 | 630nm | >20nm | OD2-OD3 | 400-620nm@T>90% |
| Giai-SP-650 | 高清相机 | 650nm | >20nm | OD2-OD3 | 400-640nm@T>94% |
| Giai-SP-700 | 广角镜头 | 700nm | >20nm | OD2-OD3 | 690-1100nm@T>95% |
| Giai-SP-900 | 票据检测 | 900nm | >20nm | OD2-OD3 | 890-1100nm@T>90% |
