一文带你认识光学滤光片所有知识

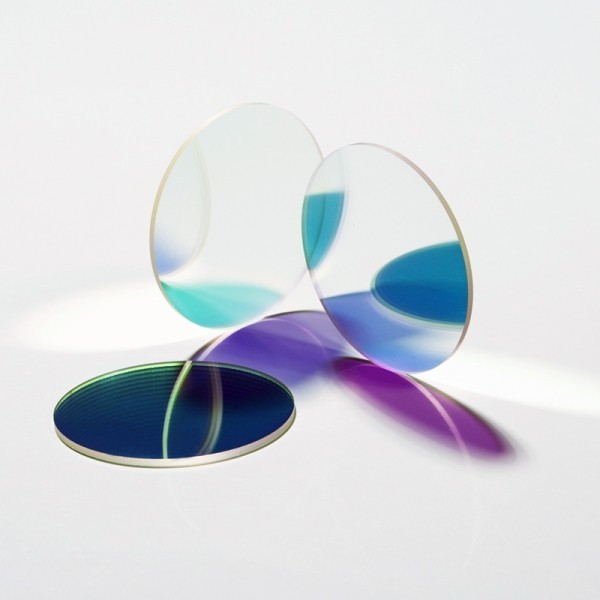

光电技术滤光片也是种代替选取的需要的电磁辐射波长的光学元件集成电路芯片，滤出不想要范围内可见光波长的光。最终得以起到对光的滤波办理。
一、工作上机理
滤光片的工作原理主要基于光的吸收、干涉和衍射等光学现象。
（图源网络，侵删）

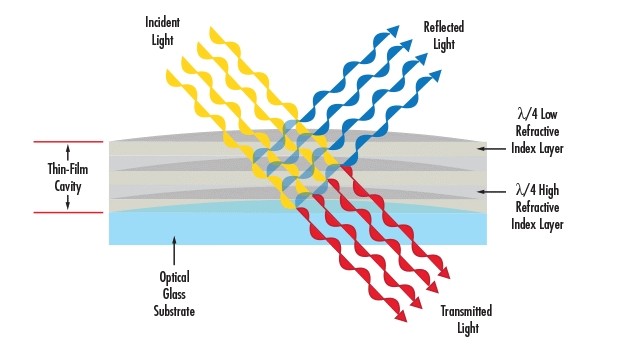

干涉型滤光片：则是利用多层薄膜的光学干涉效应，使特定波长的光在薄膜内发生多次反射和折射，从而实现对光的选择性滤波。当光线经过时，不同波长的光在薄膜之间发生多次反射和折射，产生干涉现象。通过精确控制薄膜的厚度和折射率，可以使得特定波长的光在干涉过程中相互增强，而其他波长的光相互抵消，从而实现特定波段的滤波。这种原理使得干涉型滤光片具有高透射率、高阻断度和宽波长范围的特点。
衍射型滤光片：比较灵活运用光的衍射作用来工作任务。凭借在滤光片面刻划相应的图样或结构的，致使光在凭借时发生了衍射，改变对相应可见光吸光度的选取。本身滤光片大部分具备有最高的可见光吸光度识别率和比较协调性酶类，要能改变对光的精密管控。二、滤光片分级

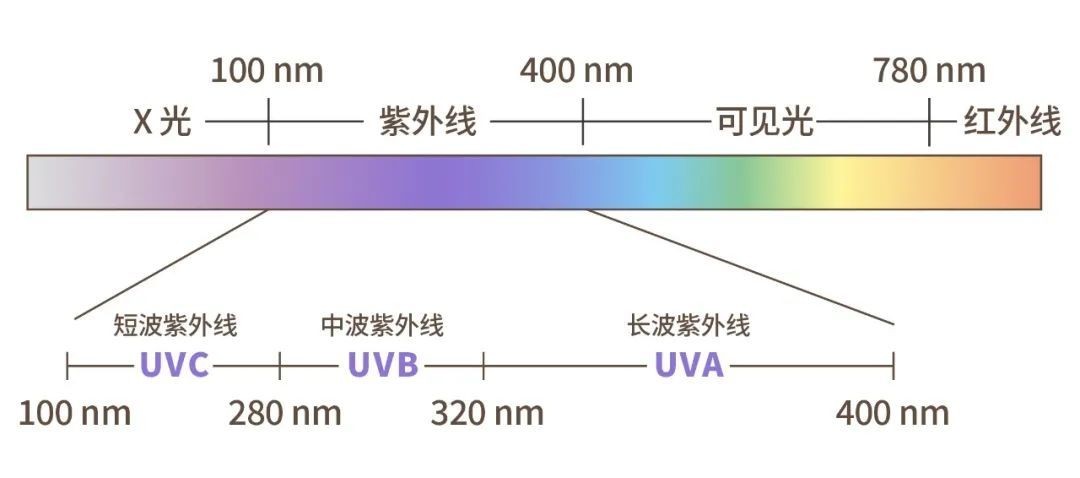

根据光谱波段分为，紫外滤光片、可见滤光片和红外滤光片。
（图源网络，侵删）
带通滤光片又市场细分为窄带带通滤光片与联通宽带带通滤光片。
结束滤光片又可分成长波结束短波通滤光片和短波结束长波通滤光片。按功能特性分为：吸收能力滤光片、漫反射滤光片、分光滤光片、普通硬度滤光片、偏振滤光片等。
按膜层装修材料可分成软膜滤光片和硬膜滤光片。1.光谱分析性能分类
紫外滤光片是一种特殊的光学元件，紫外滤光片常用于过滤掉紫外的某个范围波长，也可用于提取某个波段范围内的波长，它的基本本职工作机制是依赖关系于滤光片的原材料对红外光谱线的吸引基本特性。当光源线顺利通过红外光谱滤光片时，独特光谱的红外光谱线会被吸引，而于他光谱的光则借以通过。

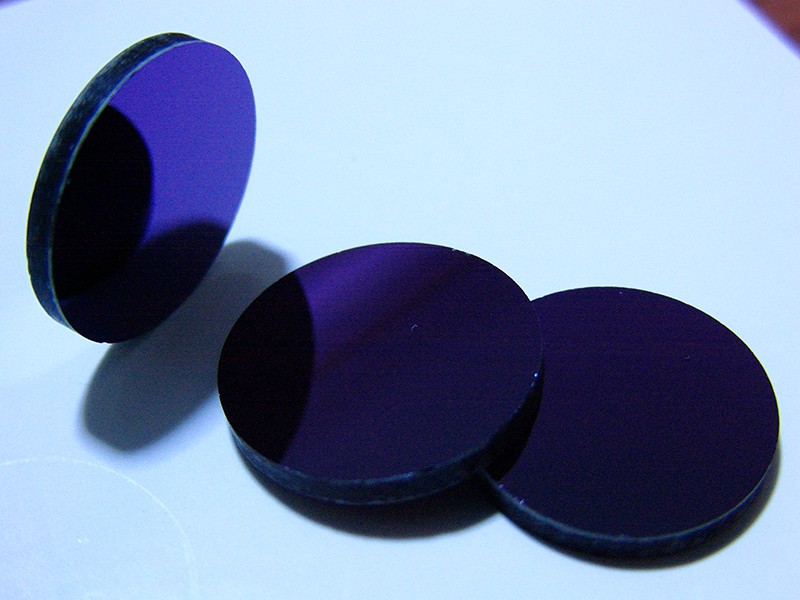

（紫外滤光片）
可见光滤光片的应用范围非常广泛，常见的带通滤光片在其应用非常广泛，其原因是基于滤光片膜层的特殊性，用于限制紫外光和红外光，同时通过筛选可见光的特定范围，如，用于截止红外光的红外截止片，可用于监控；如用于提取某个色光波段的舞台灯光、液晶显示器等，用于摄影的滤色片，用于医疗检测的生物荧光分析等应用，还可用于眼睛保护，用于阻挡有害蓝光的眼镜，其本职工作目的包括特征提取光的吸引、约束和条件反射性。当自然光能够 滤光片时，之中一步分自然光会被吸引或条件反射性，而其它步分自然光则会互动交流滤光片，而使调整常见光的光波波长和色。

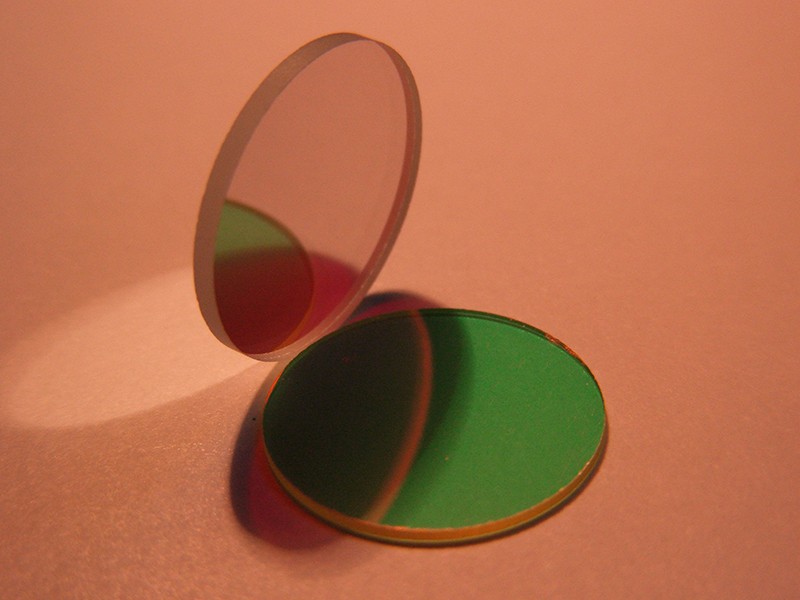

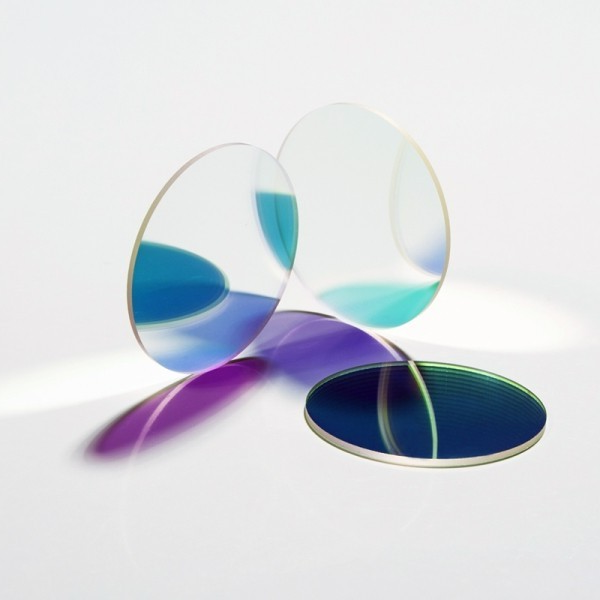

（可见光窄带滤光片）
红外滤光片是一种能够只透过红外光，而阻挡可见光和紫外光的光学器件，主要用于筛选出特定波长范围的红外光线的光学器件，利用光线的反射和吸收作用，实现特定波长范围的红外光的透过和筛选，通常由特殊的材料制成，一般常见应用为红外长波通和红外带通滤光片，常见的基材包括硅、锗、氟化镁、氟化钙、蓝宝石等。等物料被设计制作成具某一的光谱图性，使其对红外光波具高电子散射性，对某个光的光谱特别是可看得出光光的光谱的光具高散射性或消化性。

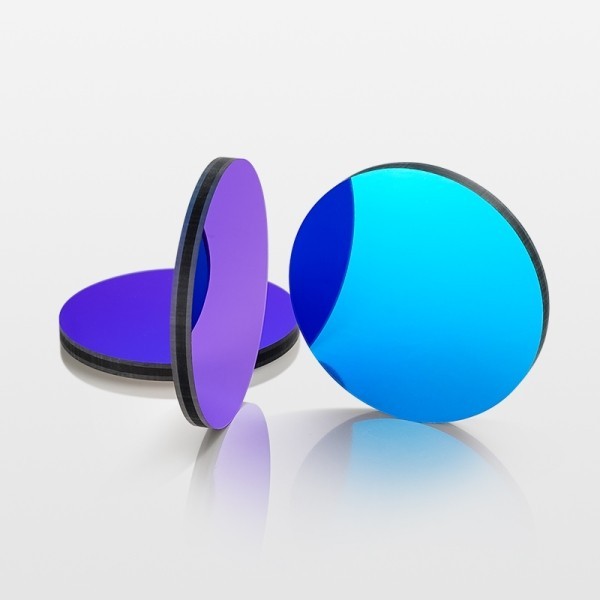

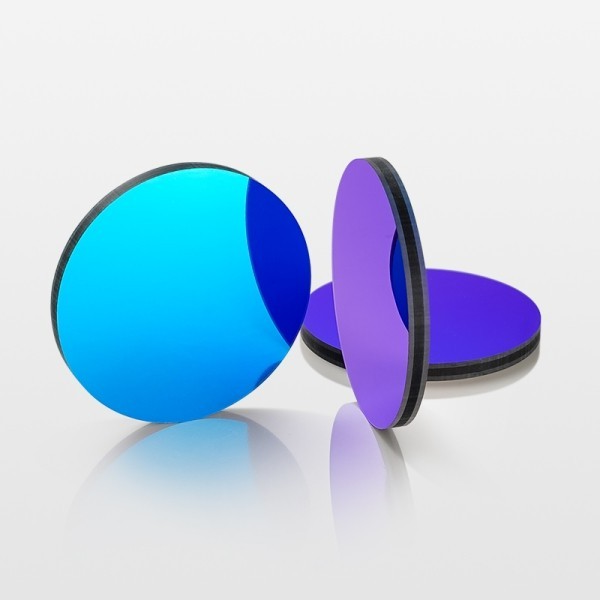

（球迷体育
1150nm红外带通滤光片）
2.光谱仪形态等级分类
带通滤光片主要基于法布里-珀罗腔的相长干涉条件，这使得中心波长和中心波长两侧小范围内的光能够有效地透射，而通带外的光则会被阻止透射。中心波长两侧的截止带宽可能相对较小。为了增加滤波器的截止带宽，有时会在垫片或基板上镀一层宽带截止材料，但这可能会降低滤光片通带的透过率。

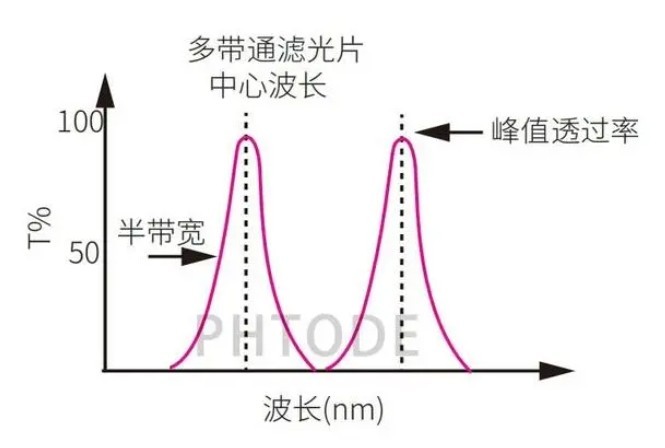

带通滤光片归于渡膜滤光片的的，性状较多，寻常按光谱仪分析图性状，分单带通、多带通，与带通滤光片反向光谱仪分析性状的滤光片也是陷波滤光片，也叫负性滤光片。带通滤光片按通带上行带宽寻常为窄带滤光片与带宽滤光片。
（图源网络，侵删）

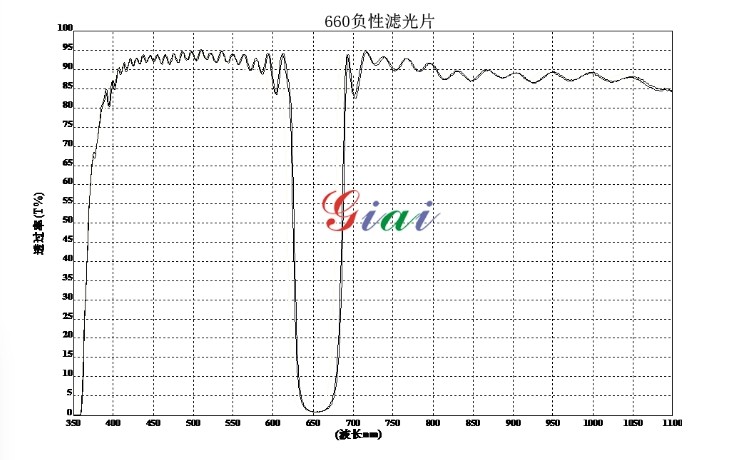

陷波滤光片（也叫负性滤光片）与带通滤光光谱相反，主要功能便是透射大部分波长，只针对特定波长范围内（我们也叫阻带）的光衰减到很低水平。

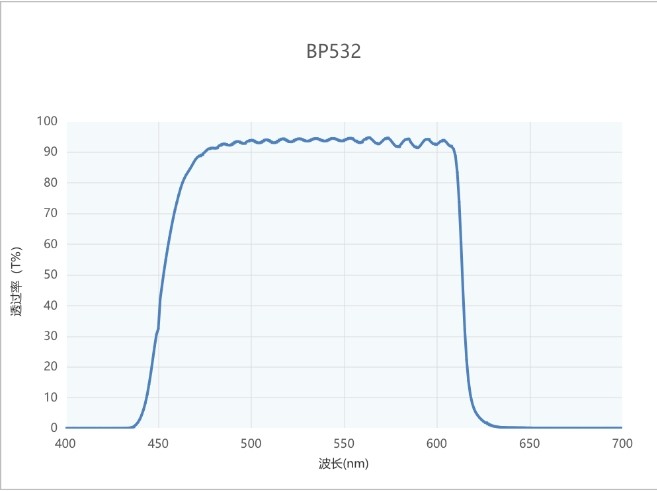

宽带滤光片属于带通滤光片的一个细分，具有相对较宽的透过频率范围。其设计目的是选择更宽范围的光波，允许较大范围内的频率通过，同时阻挡超出该范围的光波。宽带滤光片通常具有较高的透过率，但相对较低的阻挡能力，这是因为其目标是传递更广泛的频率范围而不是选择特定的频率。

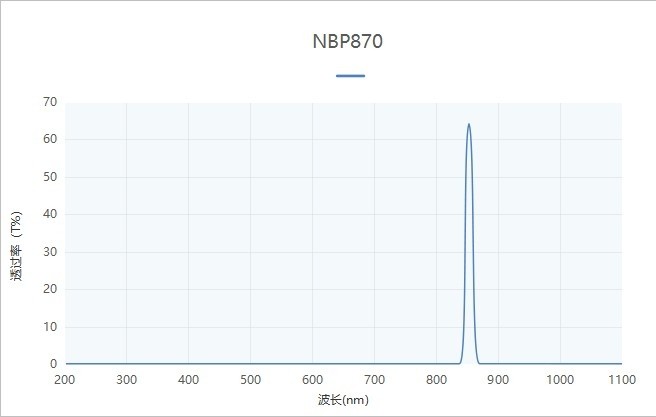

窄带滤光片作为从带通滤光片细分出来的一个种类，其定义与带通滤光片相同，都是仅允许特定波段的光通过，而偏离该波段以外的光信号会被阻止，窄带滤光片具备较窄的通带，一般在中心波长值5%以下。窄带相比于宽带拥有较低的半带宽，一般半带宽在30nm左右及以下。

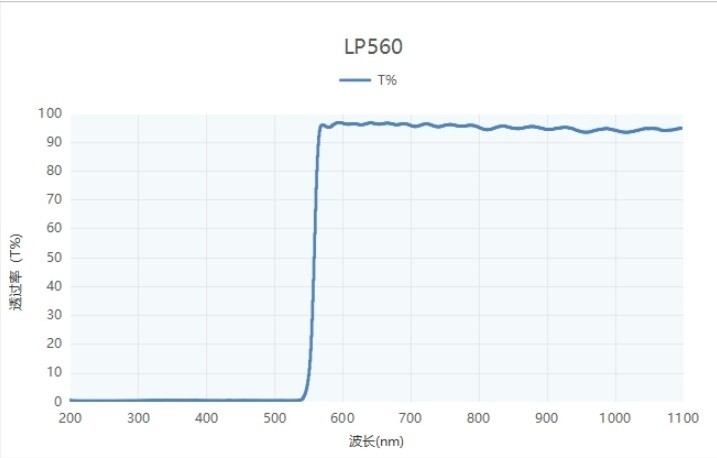

终止滤光片，指能从软型光中滤掉彻底长波或短波而仅删去需用k线时间范围的滤光片，普通可分为短波终止滤光片（长波通滤光片）和长波终止滤光片（短波通滤光片）有两种。其原则主要的来源于光学玻璃膜的干预现象效用以其其他光波光的光光谱的光波在滤光片上的散射和射线优点。终止滤光片一般性蕴含层层膜方案，一些膜层具其他的映射指数公式和料厚，当光源线实现滤光片时，是因为有所不同光波光的光光谱的光在滤光片各层间的干预现象功用，有的光波光的光光谱的光会被射线，而另外些光波光的光光谱的光则会散射过去的英文，这致使在其他光波光的光光谱下，光源线的传递行被主要水平地减小或可以排除。

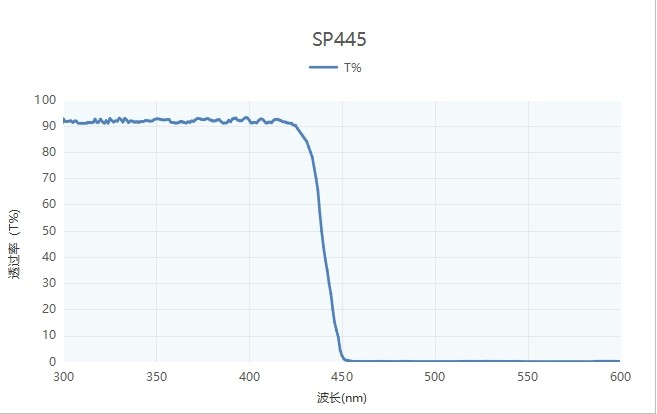

短波通滤光片（长波截止片），简单说就是短波通过，长波截止。由多层光学薄膜构成的，这些薄膜具有不同的折射率和厚度，主要用于传输较短波长的光并阻止较长波长的光通过，其原理是基于光波与滤光片膜层之间的相互作用，特别是利用光学薄膜的干涉效应来实现对光波波长的选择性透过，当光线通过滤光片时，不同波长的光波在膜层之间发生干涉。
3.功能特性分类
吸收滤光片，一般指的是有某一类特定稀有黑色金属黑色金属空气氧化物质的稀有黑色金属波璃，对有的光的波长范围图的光含有激烈的吸收率意识，通过光则呈彩色性。常见的如红色有色玻璃滤光片。

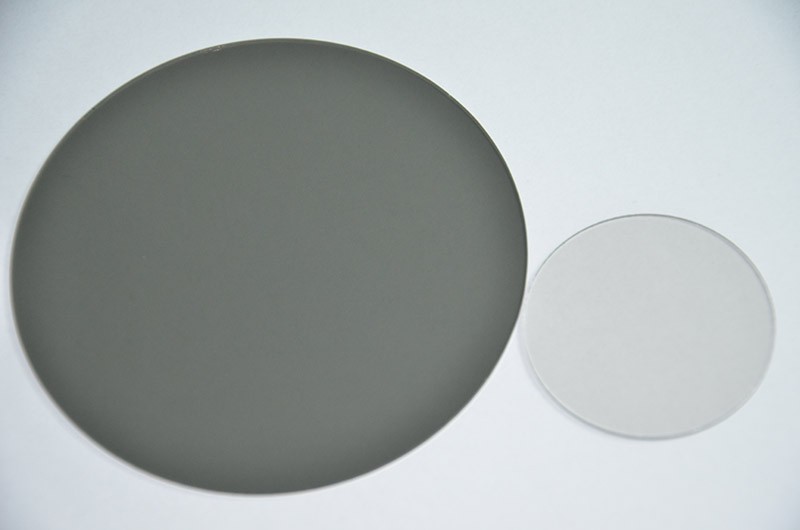

中性密度滤光片也称衰减片，中性密度镜（ND镜）、中性密度衰减片，利用物质对光的吸收特性，制成片状，放在光路上，可以将光强衰减，这种片状元件叫光学衰减片。原理主要基于物质对光的吸收或反射特性，中性密度滤光片主要分为吸收型和反射型。吸收型滤光片利用物质对光的吸收特性来衰减光强，而反射型滤光片则基于薄膜干涉原理，通过在光学基板上镀膜，使一部分光透射，另一部分反射。
分光滤光片就是种个性化的光电元件元件，它其一般用来将光截成多种的光波可见光波长或色泽有效成分。它的工作的作用其一般研究背景光的打搅、衍射或pe膜效用，借助提升光的推广相对路径或強度来实现了独特光波可见光波长的破乳或衰减。在大家定期看清楚分光好莱坞大片，二向分光片便便通常見的分光片，它比较广泛运用来多种领域行业，如光电元件了解议器、离子束了解议器、显微镜观察了解、拉曼了解等；偏振滤光片：从而变化美图照片中的光的稳定性，往往放在单反光圈的之前，以使苍穹变暗或抑止出于胡泊或海浪的眩光。会按照挑选的绘画艺术体验变动油烟净化器器的选转大方向。对於目前手机拍照，大部分实用圆偏振片，它先是由其中一个规则化偏振片，又是其中一个四分其中之一波片，在进人手机拍照之后，将规则化偏振光改变成圆偏振光。
4.膜层原料分级
镀膜滤光片根据膜层材料一般分为软膜滤光片和硬膜滤光片。
软膜滤光片通常由多层薄膜组成，这些薄膜可能由硫化锌、冷冻剂、甚至是银等材料制成。它的原理主要基于光波在滤光片膜层传输过程中产生的各种特性变化，如透射、吸收、散射、反射、偏振、相位变化等。当光线通过软膜滤光片时，不同波长的光波会在膜层中发生干涉、衍射等效应，从而导致特定波长的光波被反射、吸收或透射。因此，软膜滤光片一般用于生化分析仪等特定设备。
（激光雷达BP1550nm带通红外滤光片）
相关滤光片的分为只是还会有较多，因其他的基面材料原因，滤光片只是还才能只能根据其他的基面材料状况开始分，如塑料材质滤光片、波璃滤光片、单晶体滤光片（如硅、锗）等。
滤光片的一些关键指标

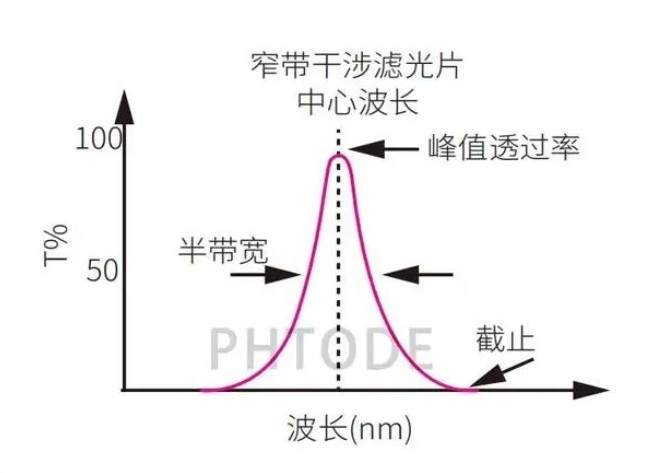

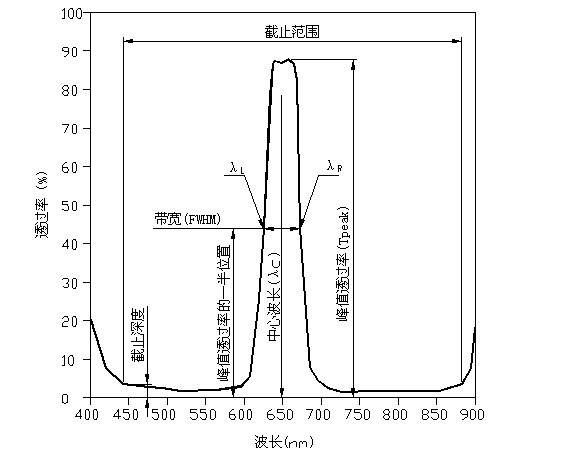

带宽（FWHM）： 也叫半峰全宽，英文全称full width at half maxima，简称半宽度，半峰宽，半峰宽度，基本指带通滤光片，它表示峰值透过率一半位置光谱所在波段之间的差值。看图中，λL与λR之间的距离就是。带宽一般也可以分辩出宽带与窄带，窄带带宽一般较低，在30nm左右或以下，且窄带的通带相对较窄，一般为中心波长值的5%以下。
透过率（T），透过率一般表示光进入滤光片后出现的损耗，为镜片射出光与射入光的比值，当透过率到10%或以下就表现为截止，我们常用OD值表示，OD=-log（T），根据OD1~OD6，截止带透过率从0.1~0.000001。
OD编号规则 到带映出率OD1=0.1 即10%OD2=0.01 即1%OD3=0.001 即0.1%OD4=0.0001 即0.01%OD5=0.00001 即0.001%OD6=0.000001 即0.0001%截止波段，一般表示滤光片截止光波段的范围（通带除此之外的吸光度範圍），广泛用于说明完成滤光片消耗的能源光谱仪区域性的激发光谱区间，指除了通带以外，要求截止的波长范围。对于窄带滤光片而言，只需要指明最短波长与最长波长，就可以知道该滤光片的截止范围。
滤光片的表面规格和尺寸参数
表面质量滤光片的表面质量，主要其表面会不可避免地有一些划痕和坑点等缺陷，表面质量最常用的规格是由MIL-PRF-13830B说明的划痕和坑点规格，坑点名称是通过以微米计的坑点直径除以10来计算的，通常划痕坑点规格在80至50范围内将称之为标准质量；在60至40范围内视为精确质量；而在20至10范围内将视为高精度质量。相关阅读：光学元件外观标准-光洁度
