什么是光学镜片的应力双折射？
2026-04-11
派大莘
弯曲刚度双弯折（Stress Birefringence，也称光黏性调节作用）是以以前各向女同性的半透磁学反应村料（磁学反应玻璃窗、石英砂、光敏树脂、蓝月亮石等），在给予机械化弯曲刚度（压、拉、弯、扭）时，其弯折率就来为各向喜欢的人——对差异偏振方向上的光展现出差异的弯折率。简而言之：承载力在眼镜镜片内壁“诱导型”出了双光折射，使一株入射光分解的为两束振动模式走向主动向下、传播媒介高速度多种的光（o光和e光）。
一、物理本质：为什么应力会产生双折射？
在无剪切力程序下，光学仪器板材的原子结构核/原子结构排列方式无规，光学云匀称呈球等势面，各自向极化率相等 → 光折射率各向男男。当外界效果时：氧原子行间距在地应力方向前被解压缩或剪切，电子无线云断裂。极化率张量的发生转变，沿能力主定位与维持定位的极化率现身对比分析。反射率逐渐提升：平行面于弯曲应力的趋势的反射率 n∥ 与铅垂的趋势的 n⊥ 制造差值 Δn = n∥ − n⊥。Δn 与热能力大小不一正相关，比重指数由建筑材料的热能力磁学常数（Stress-Optic Coefficient，C）所决定：Δn=C⋅σΔn=C⋅σ中间 σ 有利于剪切力差。二、产生应力的常见原因（光学镜片制造与使用中）
粗加工残留承载力：1.玻璃镜片磨抛时夹具设计负荷过大，或负压降解出现身体局部和变形。2.磁学窗户玻璃固溶处理不恢复，里面热应力应变封停。3.模压非球面镜眼镜非球面镜（如移动设备屏幕树脂胶眼镜非球面镜）锌合金压铸保压不匀。玻璃镀膜能力：1.蒸镀或溅射光学玻璃溥膜（增透膜、高反膜）时，膜层与底材热变形因子有差异 ，膜层本来来源于本征载荷。2.很多层膜放大，地应力增长能令眼镜片打弯以及崩裂。安转与固定住热应力：1.透镜在镜筒中被压圈、隔圈或粘合剂不变，若协助较紧或三合度不佳，发生周向或径向内应力。
2.胶合透镜（2片胶合）干固缩紧时制造页面弯曲应力。热应力：选择的环境中摄氏度发展，眼镜镜片与不锈钢镜筒热彭胀失配，有压载荷或拉载荷。

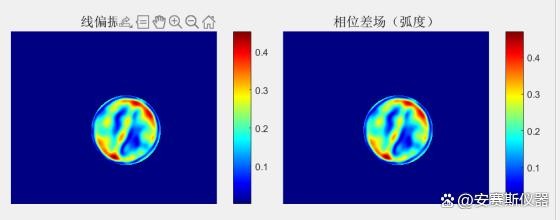

（安赛斯ANS 500应力双折射仪（样品测试））

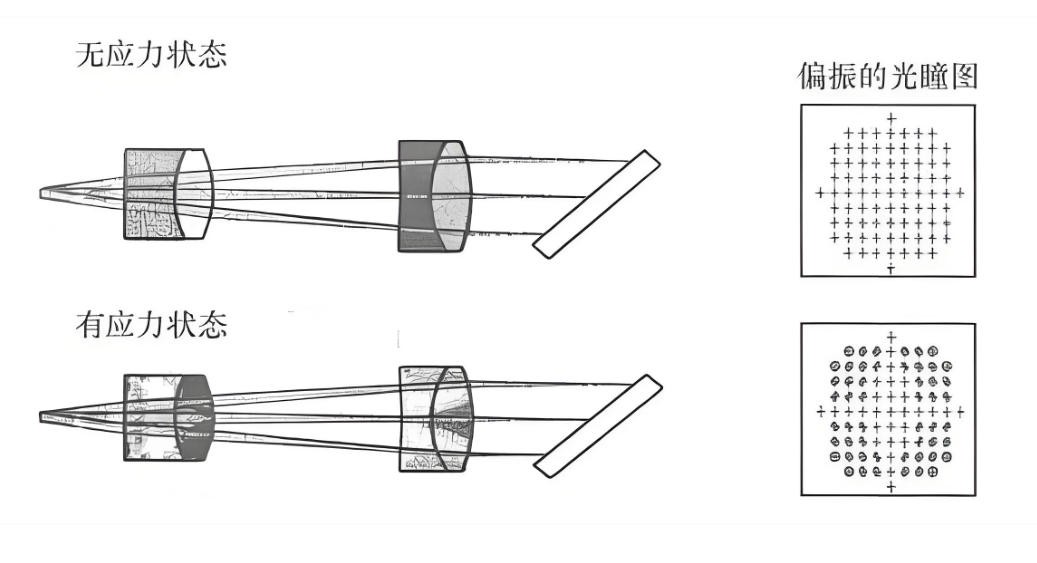

三、应力双折射对光学系统性能的影响
我们对高精确光电器件软件（智能机械器、约束仪、光刻物镜、天文双筒望远镜），扯力双弯折是一定要严要求有效控制的数据误差源。| 影晌层面 | 明确呈现 |
| 偏振态改善 | 线偏振光实现应力比眼镜后化为正方形偏振光，损害偏振过敏元器件封装（如PBS、液晶电视机幅度调制器）。 |
| 波前轮廓 | 两束光的相位差随面积地位影响，产生出射波面不会是完美球面镜/立体图，削减斯特列尔比。 |
| 穿过率浮动 | 在窄带滤光片或离子束系统中，剪切力致使的偏振重要性互动交流率产生光强不稳定性。 |
| 抵触测量方法误差率 | 在斐索、泰曼-格林干预仪中，激光镜片能力会堆砌恶意有条纹，形成面形測量严重错误。 |
| 激光散斑做灵敏度下滑 | 在电子显微镜、光刻物镜中，扯力形成光瞳面偏振不不匀，减弱底频价格饱和度。 |
| 机光磨损危害性 | 剪切力区吸纳率也许变高，变成 激光束挫裂伤的开始点。 |
四、检测方法：如何定量或定性测量应力双折射？
1. 相关性的检测：偏光能力仪（光弹仪）作用：激光镜片至于正交偏振片之間，白光灯灯光。无压力比时视场全暗；有压力比时出現彩虹色打搅有纹路，色泽越极为丰富、有纹路越密，压力比越大。的优势：形象、高效、非损害。限制：也只能给于地应力分布区，不许可以读差旅费程值。2. 一定量查重：塞纳蒙应对法 / 巴比涅应对器法用纯色照明（如546nm汞绿线），扭动检偏器或补偿费器检测的光程差 δ（nm）。剪切力双突显出岁月值：Δn = δ / d，d 为光学镜片厚薄（mm）。可用标准规范：ISO 10110-8 规范，光电器件电气元件禁止的载荷双反射一般来说的标准 Δn < 2~10 nm/cm（在于于等级分）。3. 高误差手段：圆形偏振測量、光弹调试器可测到 0.01 nm 的光程差，使用在于光刻物镜、紧密智能机械硫化锌。
五、工程标准与容许值（参考）
有所不同应该用场地相对力双光折射的要异同强大：| 软件极别 | 限制光程差 (nm/cm) | 非常典型举例 |
| 普遍照明系统光学玻璃 | < 20 nm/cm | 投影屏幕仪透镜、公路路灯透镜 |
| 显像光纤激光切割机的（单反） | < 10 nm/cm | 单反境头、智能手机境头 |
| 精密仪器激光散斑（体视显微镜） | < 5 nm/cm | 平场复消色彩差物镜 |
| 涉及衡量 / 激光行业 | < 2 nm/cm | 激光束扩束镜、打搅仪规范镜 |
| 光刻物镜（DUV） | < 0.5 nm/cm | ASML 光刻激光投影物镜 |
六、缓解与消除应力双折射的工程措施
推广热整理流程流程：针对于光学玻离玻离，精密仪器热整理流程炉按从严降热的身材曲线整理，消减热剪切力。加强装卡的方式：用到超材料承重（O型圈、韧性压圈）、几点或多一点悬浮承重，以免过导航定位。汽车镀膜地应力比配备：校准膜层工艺流程性能（温度因素、的堆积波特率），或设计制作地应力比弥补膜系。眼镜眼镜眼镜设备构造装修设计：不断增强壁厚/外径比，以免过薄眼镜眼镜眼镜；非球体模压眼镜眼镜眼镜用缓冷技术。选料：选定压力光学素材常数更低的素材（如熔石英砂晶体 C ≈ 3.5 × 10⁻¹² Pa⁻¹，而普通级磨砂玻璃约 2.7 × 10⁻¹¹ Pa⁻¹）。熔石英砂晶体对压力不灵敏。后期制作降温处理：加装提交后对应用程序开始冷藏降温处理，缓解压力加装能力。七、常见误区澄清
弊端1：“承载力双弯折只不良影响偏振光，对非偏振光系统化没害。”其实上尽管在偏振光，热应力也会引用波前崎变，缩减辨别率。小技巧2：“一定偏光仪下看不足多彩竖条就代表无承载力。”一定量检查测量体现了，人眼对样色的流畅度不多，Δn < 5 nm/cm 时细条纹极淡，但仍可能关系智能机械体系。错误方法3：“窗玻璃眼镜比聚酯树脂眼镜压力小。”不肯定。精密铸造模压硅胶粘合剂激光镜片（如智能手机定焦）可保证做到超低剪切力；而热处理不当的有机玻璃反倒会剪切力特别大。 光电器件磁学镜片的载荷双折射率率是评价制做与转配效果的价值体系评价指标之六。它客观实在上有的是种“光的弹性反应”，将自动化机械载荷图片转换为偏振相位时间延迟。在震撼智能机械、涉及在测量、光刻及天文光电器件中，须要将载荷双折射率率操纵在 nm/cm 数率下述。验测依赖于偏光载荷仪与拆迁补偿法，减轻症状则需从原料固溶处理、装卡设置、玻璃镀膜的工艺两方面新手。
