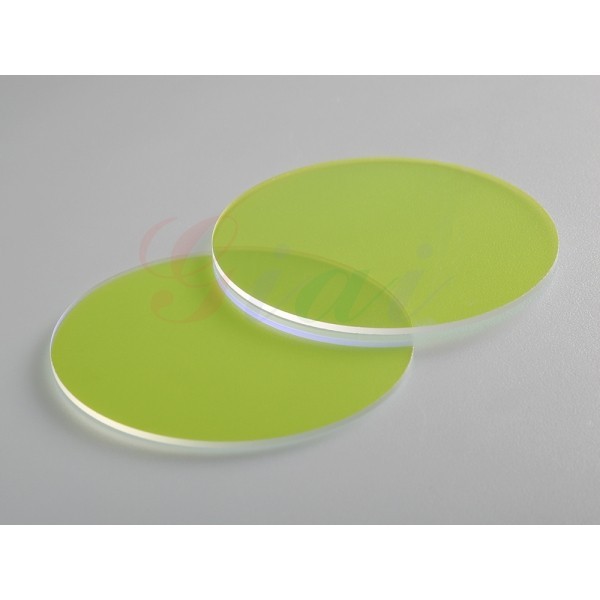

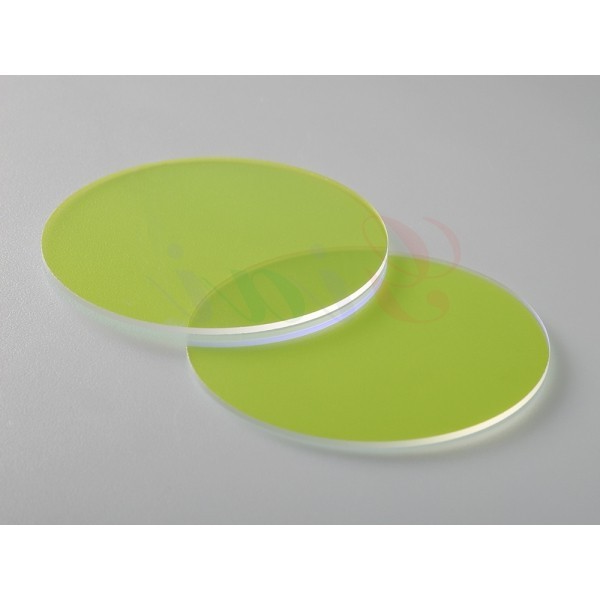

全息窄带带阻滤光片的制作工艺简介

2013-11-01 admin1

　　全息窄带带阻滤光片，玻璃基片上涂敷有一层介质层，该介质层为带有反射全息衍射层的重铬酸明胶层，重铬酸明胶层上涂敷有环氧树脂层，环氧树脂层上粘结固定有封片玻璃。其特征在于：由重铬酸明胶层制成的反射全息衍射层的折射率调制度n1(Z)、折射率变化空间频率的改变G(Z)按公式分布，按此分布规律制成的窄带带阻滤光片的半宽度在10nm以下，光密度可达6D以上。

　　互动投影窄带带阻滤光片的窗的玻离基片上浸涂的材质层是为着记录好成平行线线于材质层表面层的干扰竖条的重铬酸明胶层，综上所述的重铬酸明胶层上浸涂有环氧防锈漆防锈漆漆硅胶粘合剂层，环氧防锈漆防锈漆漆硅胶粘合剂层上黏接统一有封片窗的玻离，其特色取决：由重铬酸明胶层而成的全反射互动投影衍射层的弯折率调配度n1(Z)、弯折率不同无常三维空间声音频率的优化G(Z)按着列计数公式遍布： n↓[1](Z)=n↓[1][(1-P)(Z/T)↑[r]+p] G(Z)=G↓[0]-ΔG(Z/T)↑[s] 这里面：T为材质层料厚，Z轴与材质层法向成平行线线，在材质层与窗的玻离基片[2]的游戏工具栏处取Z=0，在材质层与环氧防锈漆防锈漆漆硅胶粘合剂层的游戏工具栏处取Z=T，n1是Z=T时的弯折率调配度，p是Z=0时的弯折率调配度与n1之比，G0是Z=0时的空频比于平均值水平空频的不同无常，ΔG是空频比平均值水平空频的更大不同无常量;r和s分辨表达 n1(Z)和G(Z)随Z不同无常的幂次。
